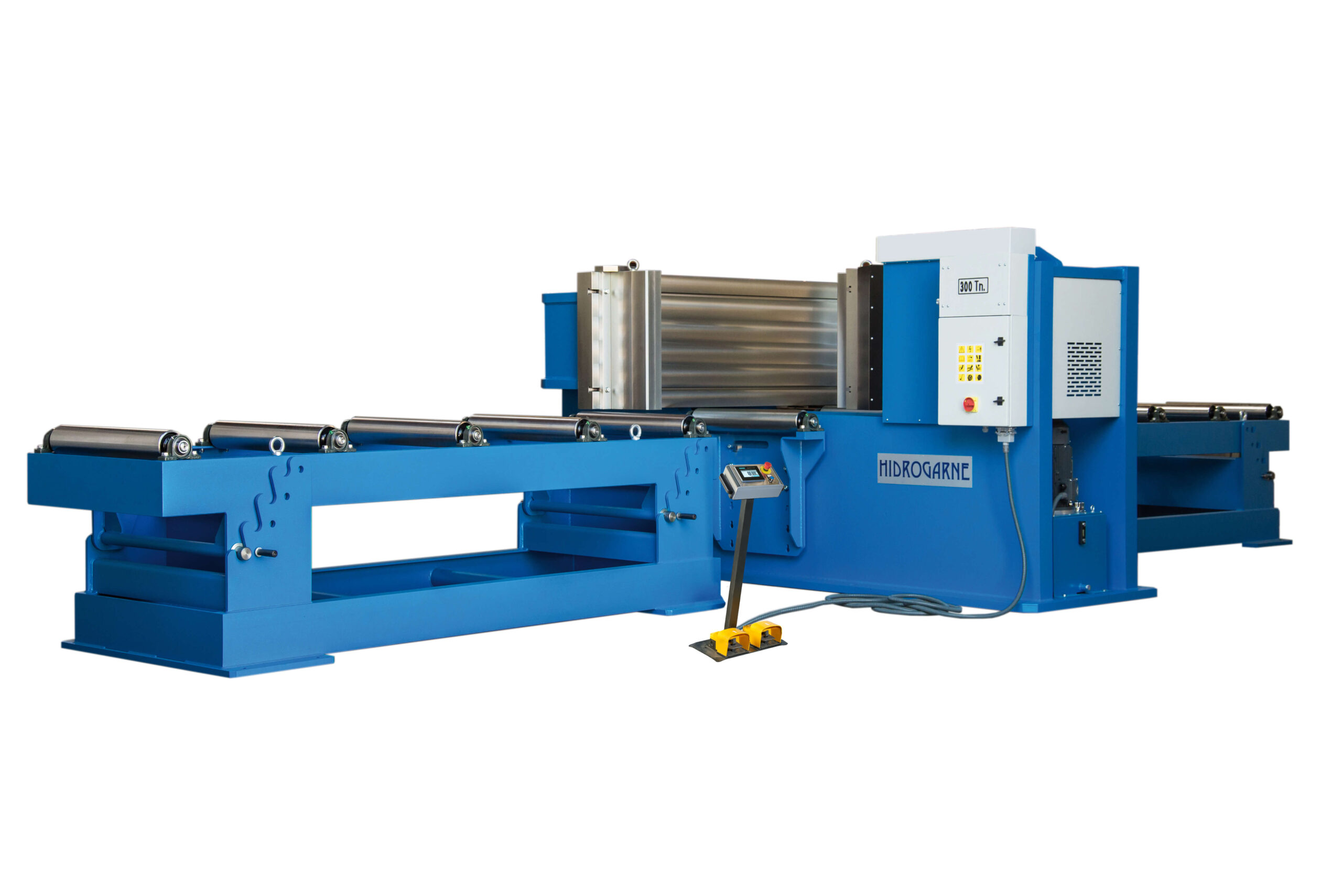

BIEGEPRESSE (HORIZONTALE RICHTPRESSE)
Die Hydraulikpressen der HV/NC-Reihe sind in drei verschiedenen Ausführungen mit einer Presskraft von 150 bis 300 Tonnen erhältlich.Sie wurden speziell zum Richten und Biegen von Profilen, Stangen und Trägern entwickelt.
Das horizontale Design der Maschine ermöglicht die einfache Handhabung großer Träger und Profile.
Die Hydraulikpressen der HV/NC-Reihe der neuesten Generation eignen sich für eine Vielzahl von Anwendungsmöglichkeiten. Zum Beispiel können viele verschiedene Werkzeuge angebracht werden.
Alle unsere Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 320 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.
STRUKTUREN UND TABELLEN
Die Hydraulikpressen der R-Reihe haben eine elektrisch geschweißte Konstruktion, die ausschließlich aus Stahl der Güte S355JR hergestellt wird. Die Konstruktion wird am Ende des Schweißvorgangs stabilisiert und mechanisch bearbeitet, um eine perfekte Parallelität und Präzision sicherzustellen. Berechnet und konstruiert mit Finite-Elemente-Software. Damit gewährleisten wir stets unsere hohen Standards in Präzision und Qualität.
Die Pressen verfügen über einen Haupttisch (Drucktisch) und einen hinteren Auflagetisch aus Stahl der Güte C45E, die jeweils mit zwei T-Nuten gemäß DIN 650 versehen sind. Sie sind darüberhinaus serienmäßig mit V-Blöcken, ebenfalls aus Stahl der Güte C45E, ausgestattet. Der Haupttisch garantiert eine genaue Parallelität durch zwei seitliche Säulenführungen mit wartungsfreien Bimetall-Gleitlaufbuchsen.
Die Pressen haben serienmäßig auf beiden Seiten eine höhenverstellbare Mitgangwalze.
ZYLINDER UND HYDRAULIKGRUPPE
Der doppeltwirkende Zylinder ist mit einer Führungsbuchse, einer verchromten Stange und verschleißfreien Führungselementen ausgestattet.
Die Hydraulikgruppe mit zwei Geschwindigkeiten ist mit einer automatischen Abschaltung der hohen Geschwindigkeit versehen. Im Lieferumfang ist auch ein Dekompressionsventil für den Zylinder enthalten.
LEKTROINSTALLATION UND SICHERHEIT

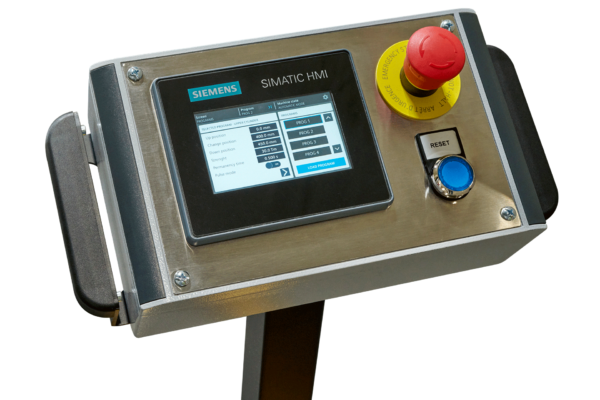

Standardmäßig integriert ist ein Sicherheits-PLC SIEMENS Modell SIMATIC S7 1200 sowie ein 4-Zoll-Touchscreen-Modell MTP-400, der sich oberhalb des elektrischen Fußpedals befindet. Er ermöglicht die Programmierung des Betriebsmodus in halbautomatischer und automatischer Funktion, die Leistung, den Hub und die Verweilzeit des oberen Zylinders. Es hat eine Speicherkapazität für 99 Rezepte, wobei jedes Rezept alle vorherigen Werte programmieren kann.
Der Schaltschrank verfügt über einen Schalter, der es ermöglicht, den gewünschten Arbeitsmodus in manuell oder automatisch auszuwählen, sowie einen Schalter mit Schlüssel für Wartungsarbeiten.
Die Elektrische und hydraulische Steuerung sind redundant und selbstüberwachend ausgeführt. Der hydraulische Sicherheitsblock verfügt über Ventile mit elektrischer Stellungsüberwachung für die notwendige Sicherheit.
Die Betätigung erfolgt über elektrische Pedale mit Niederspannung.
Die Maschinen werden mit Bedienungsanleitung geliefert.
Die Pressen der HV/NC-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften.
EIGENSCHAFTEN
| MODELL | HV-150/NC | HV-220/NC | HV-300/NC | |
|---|---|---|---|---|
| Presskraft | t | 150 | 220 | 300 |
| Motorleistung | kw | 4 | 5.5 | 7.5 |
| Ausschnitt | mm/s | 2 | 2.2 | 2 |
| Arbeits-geschwindigkeit | mm/s | 9.9 | 9 | 9.9 |
| Eilgang-geschwindigkeit | mm/s | 15.4 | 16.2 | 14.7 |
| Rücklauf-geschwindigkeit | bar | 320 | 320 | 320 |
| Maximaler Druck | mm | 450 | 450 | 450 |
| Kolbenhub | mm | 2000×500 | 2500×600 | 2500×750 |
| Auflagetisch | mm | 50 | 60 | 60 |
| Durchmesser der Führungen | mm | 500×500 | 600×600 | 750×750 |
| Arbeitshöhe | mm | 900 | 950 | 950 |
| Stützblöcke | mm | 100x100x500 | 120x120x600 | 150x150x750 |
| Gesamtlänge | mm | 2520 | 2800 | 3200 |
| Gesamtbreite | mm | 2000 | 2500 | 2500 |
| Gesamthöhe | mm | 1570 | 1840 | 1840 |
| Gewicht | kg | 6700 | 13300 | 13300 |
OPTIONALES ZUBEHÖR
- Versorgungsschienen mit einer Länge von 3 bis 9 Metern mit Höhenverstellung
- Motorisierte Versorgungsschienen mit einer Länge von 3 bis 9 Metern
- Hydraulisches Anheben und Neigen der Versorgungsschienen
- Abkantwerkzeug mit einer Länge von 415 mm
- Siemens SPS-Modul SIMATIC S7 1200 mit 7-Zoll Touchscreen, Modell MPT-700.
- Kühlvorrichtung für die Hydraulikgruppe
- Industrie 4.0
- Router für Fernzugriff.
- An Ihre Bedürfnisse angepasste Geometrie
