C – GESTELL PRESSEN
Die Hydraulikpressen der CD/NC-Reihe sind in vier unterschiedlichen Ausführungen mit einer Presskraft von 50 bis 150 Tonnen erhältlich.
Sie wurden speziell zum Biegen, Prägen, Formen, Stanzen, Montieren und Tiefziehen entwickelt.
Die Hydraulikpressen der CD/NC-Reihe der neuesten Generation eignen sich für eine Vielzahl von Anwendungsmöglichkeiten. Zum Beispiel können diese Maschinen in automatische Fertigungslinien integriert werden.
Alle unsere Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 320 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.
STRUKTUREN UND TABELLEN
Sie haben eine elektrisch geschweißte Konstruktion, die ausschließlich aus Stahl der Güte S355JR. hergestellt wird. Die Konstruktion wird am Ende des Schweißvorgangs stabilisiert und mechanisch bearbeitet, um so eine perfekte Parallelität und Präzision sicherzustellen. Berechnet und konstruiert mit Finite-Elemente-Software. Damit gewährleisten wir stets unsere hohen Standards in Präzision und Qualität.
Die Pressen verfügen über eine Tabellen aus Stahl der Güte C45E, der mit zwei T-Nuten gemäß DIN 650 versehen ist.
ZYLINDER UND HYDRAULIKGRUPPE

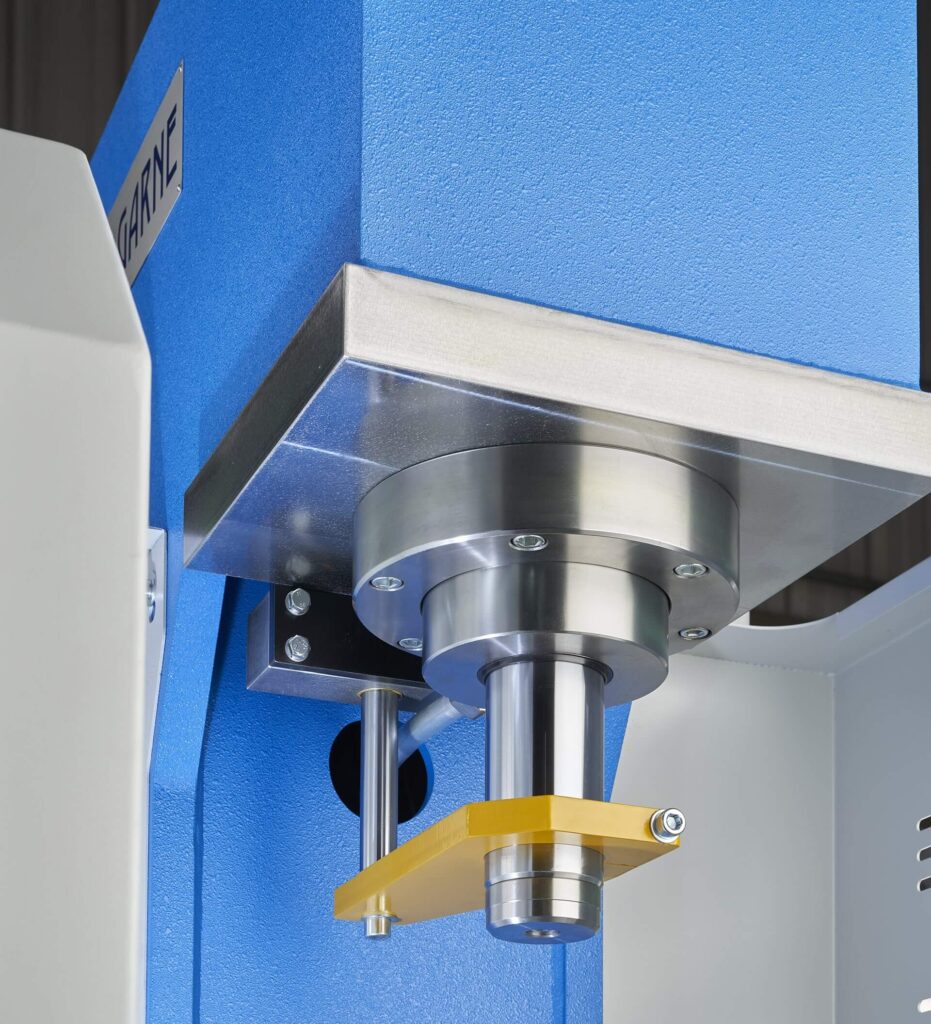

Der doppeltwirkende Zylinder ist mit einer Führungsbuchse, einer verchromten Kolbenstange und verschleißfreien Führungselementen ausgestattet. Um Verschleiß an der Kolbenstange zu verhindern, haben die Pressen eine abnehmbare und austauschbare Druckplatte. Anstelle der Druckplatte können Werkzeuge angebaut werden. Er verfügt über eine Verdrehsicherung, die mit Hilfe einer Klemme und einer Führungsstange am Zylinder angebracht ist.
Die Hydraulikgruppe mit zwei Geschwindigkeiten ist mit einer automatischen Abschaltung der hohen Geschwindigkeit versehen. Im Lieferumfang ist auch ein Dekompressionsventil für den Zylinder enthalten.
ELEKTROINSTALLATION UND SICHERHEIT

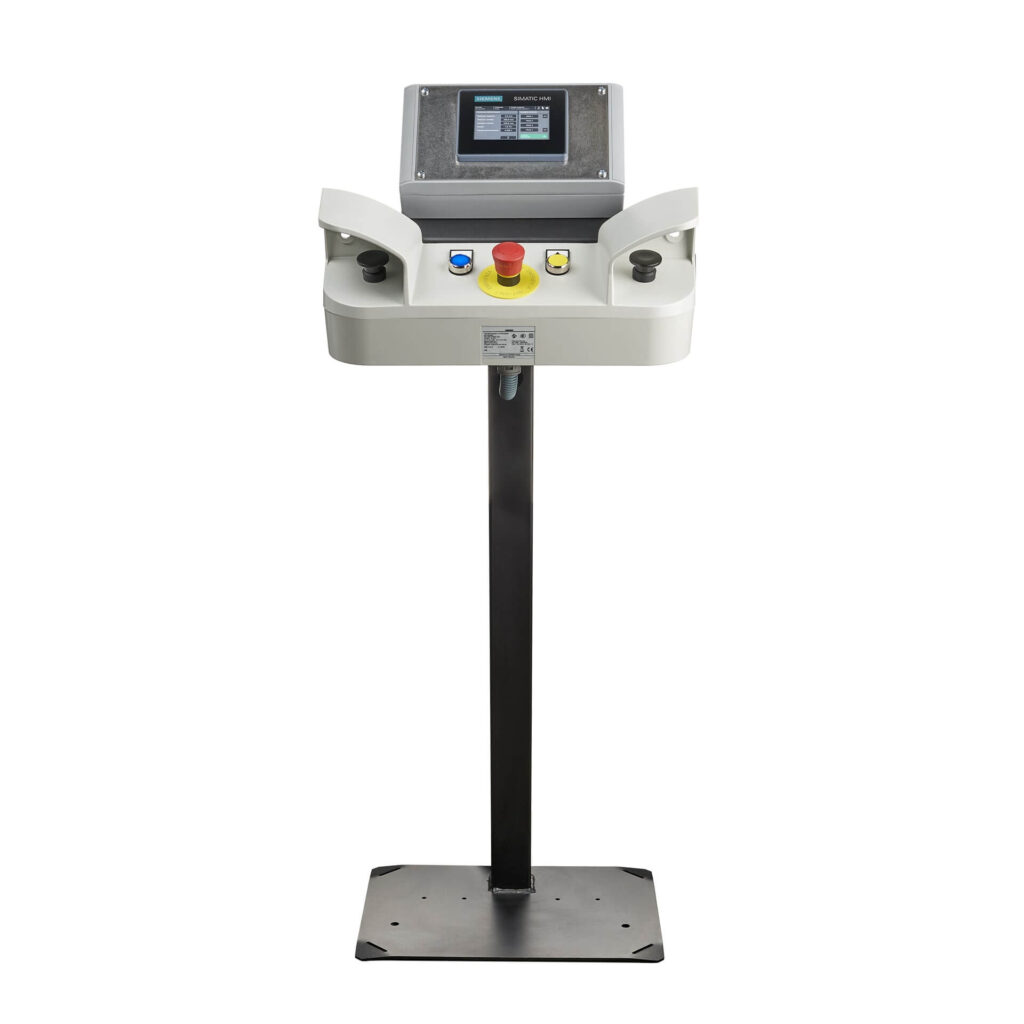

Standardmäßig integriert ist ein Sicherheits-PLC SIEMENS Modell SIMATIC S7 1200 sowie ein 4-Zoll-Touchscreen-Modell MTP-400, der sich oberhalb des elektrischen Fußpedals befindet. Er ermöglicht die Programmierung des Betriebsmodus in halbautomatischer und automatischer Funktion, die Leistung, den Hub und die Verweilzeit des oberen Zylinders. Es hat eine Speicherkapazität für 99 Rezepte, wobei jedes Rezept alle vorherigen Werte programmieren kann.
Der Schaltschrank verfügt über einen Schalter, der es ermöglicht, den gewünschten Arbeitsmodus in manuell oder automatisch auszuwählen, sowie einen Schalter mit Schlüssel für Wartungsarbeiten.
Die Elektrische und hydraulische Steuerung sind redundant und selbstüberwachend ausgeführt. Der hydraulische Sicherheitsblock verfügt über Ventile mit elektrischer Stellungsüberwachung für die notwendige Sicherheit.
Der Antrieb erfolgt über einen Sicherheits-Zwei-Hand-Bedienknopf der Sicherheitsstufe IV.
Um die Sicherheit zu garantieren, sind feste seitliche Schutzvorrichtungen mit einer vorderen Öffnung von 650 mm angebracht.
Es kann ein Hydraulikkissen oder ein hydraulischer Auswerfer installiert werden.
Die Maschinen werden mit Bedienungsanleitung geliefert.
Die Pressen der CD-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften.
EIGENSCHAFTEN
| Modell | CD-50/NC | CD-80/NC | CD-100/NC | CD-150/NC | |
|---|---|---|---|---|---|
| Pressleistung | t | 50 | 80 | 100 | 150 |
| Motorleistung | kw | 4 | 4 | 13 | 13 |
| Ausschnitt | mm | 265 | 290 | 325 | 375 |
| Arbeits-geschwindigkeit | mm/s | 6.3 | 5.7 | 4-9 | 3-7 |
| Annäherungs-geschwindigkeit | mm/s | 30 | 28 | 40 | 28 |
| Rücklauf-geschwindigkeit | mm/s | 42 | 40 | 62 | 40 |
| Maximaler Druck | bar | 320 | 320 | 320 | 320 |
| Kolbenhub | mm | 250 | 250 | 250 | 250 |
| Untertisch | mm | 450×450 | 500×500 | 550×550 | 650×650 |
| Lichte Höhe | mm | 400 | 400 | 400 | 400 |
| Arbeitshöhe | mm | 850 | 850 | 900 | 950 |
| Gesamtbreite | mm | 740 | 780 | 850 | 900 |
| Gesamttiefe | mm | 1170 | 1330 | 1470 | 1660 |
| Gesamthöhe | mm | 2080 | 2090 | 2155 | 2295 |
| Gewicht | kg | 1480 | 1750 | 2500 | 3750 |
OPTIONALES ZUBEHÖR
- Lichte Höhe von 600 mm
- Lichte Höhe von 800 mm
- Kolbenhub von 450 mm
- Abkantwerkzeug mit einer Länge von 415 mm
- Hydraulischer Auswerfer
- Zusätzliche Kopfteile
- Öl – Luft Kühlersystem
- Steuerpanel mit schwenkbarem Arm.
- Industrie 4.0
- Router für Fernzugriff.
- An Ihre Bedürfnisse angepasste Geometrie
SPEZIAL-HYDRAULIKPRESSEN DER SERIE CD

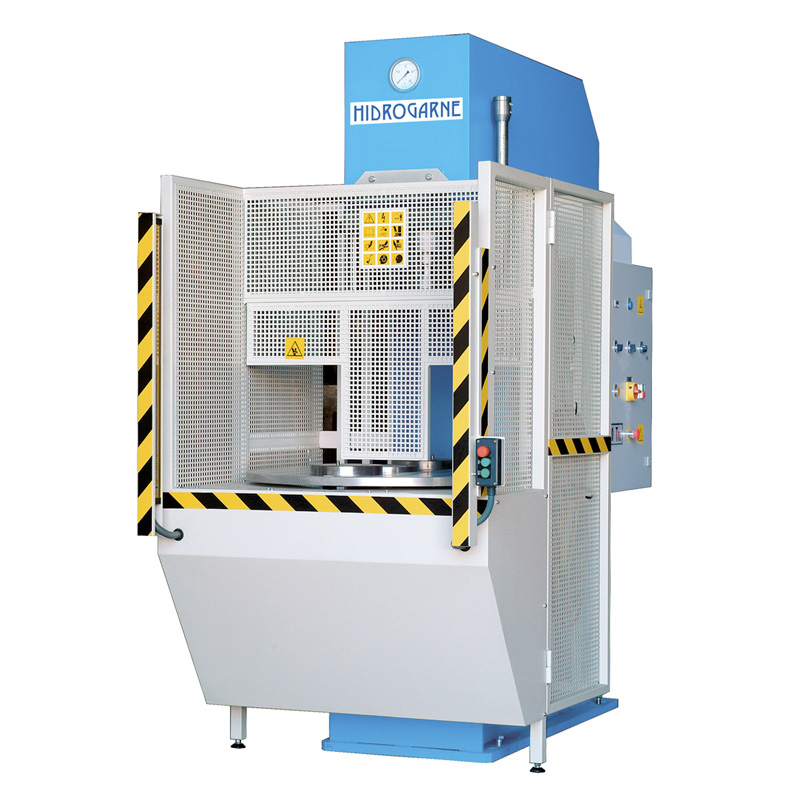

CD-100E: HYDRAULIKPRESSE MIT SCHWANENHALS UND DREHINDEXPLATTE MIT 2 STATIONEN FÜR KONTINUIERLICHE ZYKLEN IN DER HOCHLEISTUNGSPRODUKTION
