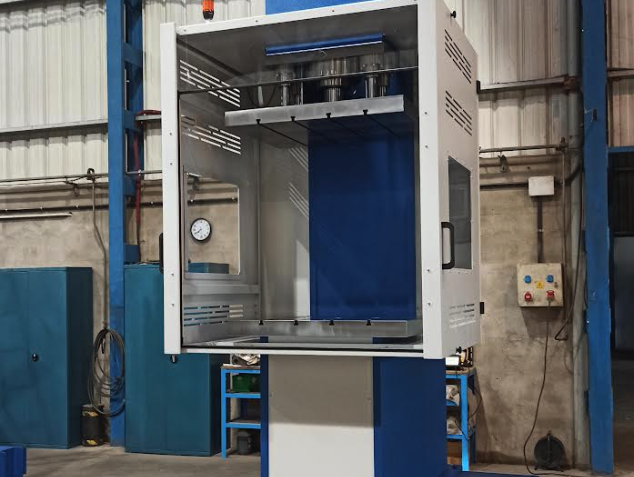

HYDRAULIKPRESSEN C – GESTELL FÜR MITTLERE UND HOHE PRODUKTION
Die Hydraulikpressen der CF/HV-Reihe sind in drei verschiedenen Ausführungen mit einer Presskraft von 80 bis 150 Tonnen erhältlich.
Sie wurden speziell zum Biegen, Prägen, Formen, Stanzen, Montieren und Tiefziehen sowohl für mittlere als auch für große Stückzahlen entwickelt.
Die Hydraulikpressen der CF/HV-Reihe der neuesten Generation eignen sich für eine Vielzahl von Anwendungsmöglichkeiten. Zum Beispiel können diese Maschinen in automatische Fertigungslinien integriert werden.
Diese Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 290 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.
STRUKTUREN UND TABELLEN
Die Hydraulikpressen der CF-Reihe haben eine elektrisch geschweißte Konstruktion, die ausschließlich aus Stahl der Güte ST355JR. hergestellt wird. Die Konstruktion wird am Ende des Schweißvorgangs stabilisiert und mechanisch bearbeitet, um so eine perfekte Parallelität und Präzision sicherzustellen. Berechnet und konstruiert mit Finite-Elemente-Software. Damit gewährleisten wir stets unsere hohen Standards in Präzision und Qualität.
Widerstandskoeffizienten. Dadurch stellen wir stets unsere hohen Standards in Sachen Präzision und Qualität sicher.
Die Pressen verfügen über eine Tischplatte und eine Stößelplatte aus Stahl der Güte C45E, die jeweils mit zwei T-Nuten gemäß DIN 650 versehen sind. Die Stößelplatte garantiert eine genaue Parallelität durch vier seitliche Säulenführungen mit einem Durchmesser von 50 mm mit wartungsfreien Bimetall-Gleitlaufbuchsen.
ZYLINDER UND HYDRAULIKGRUPPE
Der einfachwirkende Hauptzylinder ist mit einer Führungsbuchse, einer verchromten Kolbenstange und verschleißfreien Führungselementen ausgestattet.
Für eine hohe Eilgang- und Rücklaufgeschwindigkeit wurden zwei seitliche, doppeltwirkende Zylinder mit einer Führungsbuchse, einer verchromten Kolbenstange und verschleißfreien Führungselementen installiert.
Die Hydraulikgruppe ist mit einem Füllventil für Eilgang und Rücklauf sowie mit einer Pumpe mit fester Fördermenge versehen, damit der Druck während des Betriebs konstant bleibt.
Im Lieferumfang sind auch ein Rückschlagventil, ein Druckbegrenzungsventil, ein Dekompressionsventil für den Zylinder sowie ein Öl-Luft-Kühlsystem enthalten.
ELEKTROINSTALLATION UND SICHERHEIT

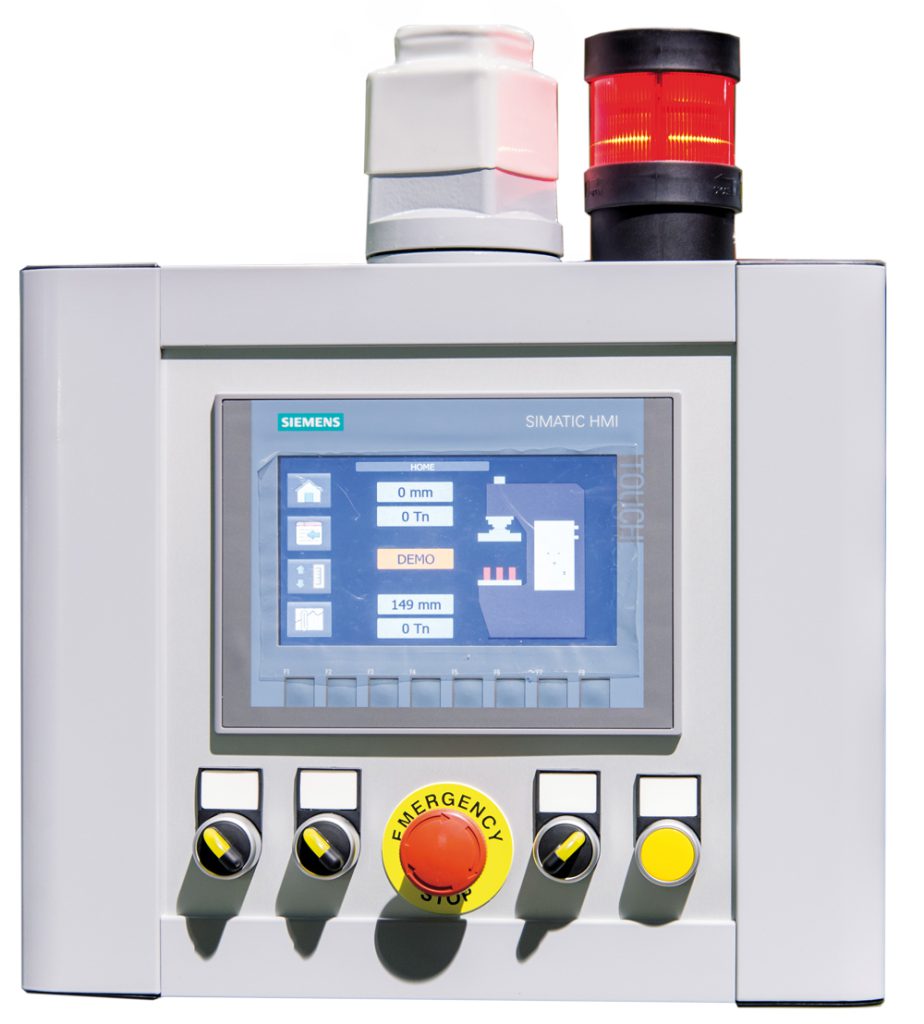

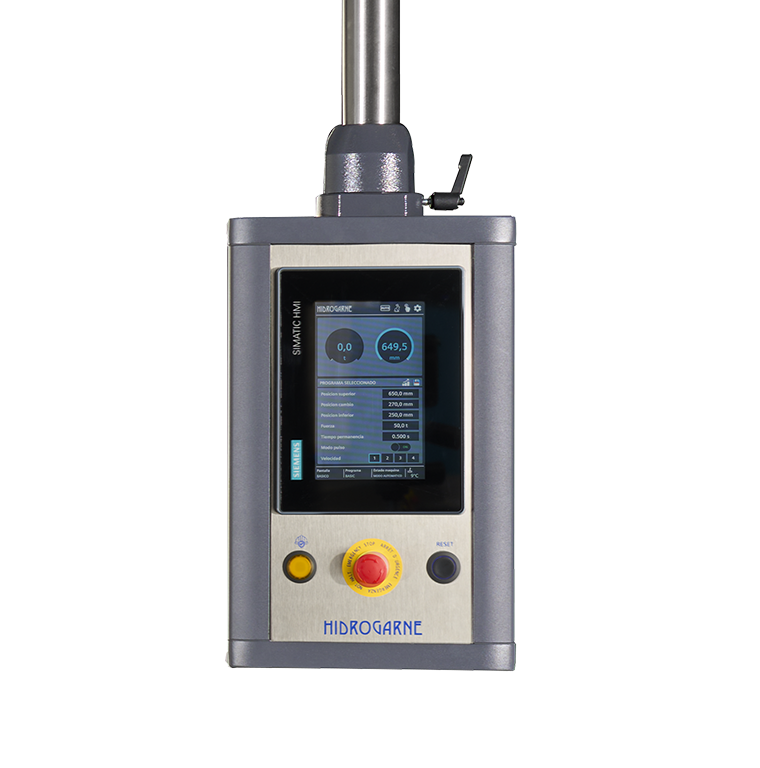

Sie ist standardmäßig mit einer SIEMENS-Sicherheits-SPS, Modell SIMATIC S7 1200, und einem 7-Zoll-Touchscreen, Modell MTP-700, ausgestattet, der sich auf dem Bedienfeld des Gelenkarms befindet. Er ermöglicht die Programmierung der Betriebsart in Halbautomatik und Automatik, der Leistung, des Hubs und der Verweilzeit des oberen Zylinders. Es hat eine Speicherkapazität von 300 Rezepten, jedes Rezept kann mit allen vorherigen Werten programmiert werden.
Der Schaltschrank verfügt über einen Schalter, der es ermöglicht, den gewünschten Arbeitsmodus in manuell oder automatisch auszuwählen, sowie einen Schalter mit Schlüssel für Wartungsarbeiten.
Die Elektrische und hydraulische Steuerung sind redundant und selbstüberwachend ausgeführt. Der hydraulische Sicherheitsblock verfügt über Ventile mit elektrischer Stellungsüberwachung für die notwendige Sicherheit.
Es wird mit einem elektrischen Niederspannungspedal bedient.
Es kann ein Hydraulikkissen oder ein hydraulischer Auswerfer installiert werden.
Die Maschinen werden mit Bedienungsanleitung geliefert.
Die Pressen der CF/HV-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften.
EIGENSCHAFTEN
| MODELL | CF-80/VR | CF-100/VR | CF-150/VR | |
|---|---|---|---|---|
| Presskraft | t | 80 | 100 | 150 |
| Motorleistung | kw | 7.5 | 7.5 | 11 |
| Ausschnitt | mm | 340 | 375 | 400 |
| Arbeits-geschwindigkeit | mm/s | 5-9.7 | 5-9.7 | 5-7.3 |
| Eilgang-geschwindigkeit | mm/s | 162 | 162 | 148 |
| Rücklauf-geschwindigkeit | mm/s | 230 | 230 | 215 |
| Maximaler Druck | bar | 290 | 290 | 290 |
| Kolbenhub | mm | 450 | 450 | 450 |
| Tischplatte | mm | 800×550 | 850×600 | 900×650 |
| Stößelplatte | mm | 650×400 | 700×450 | 750×500 |
| Max. lichte Höhe | mm | 650 | 650 | 650 |
| Arbeitshöhe | mm | 850 | 900 | 950 |
| Gesamtbreite | mm | 1210 | 1240 | 1360 |
| Gesamttiefe | mm | 1500 | 1950 | 2135 |
| Gesamthöhe | mm | 2630 | 2790 | 2910 |
| Gewicht | kg | 2980 | 3820 | 5100 |
OPTIONALES ZUBEHÖR
- Lichte Höhe von 800 mm
- Anpassungen an Robotertechnik
- Hydraulikanschlüsse für Peripheriesysteme
- Hydraulikkissen
- Hydraulischer Auswerfer
- Industrie 4.0
- Router für Fernzugriff.
- An Ihre Bedürfnisse angepasste Geometrie
