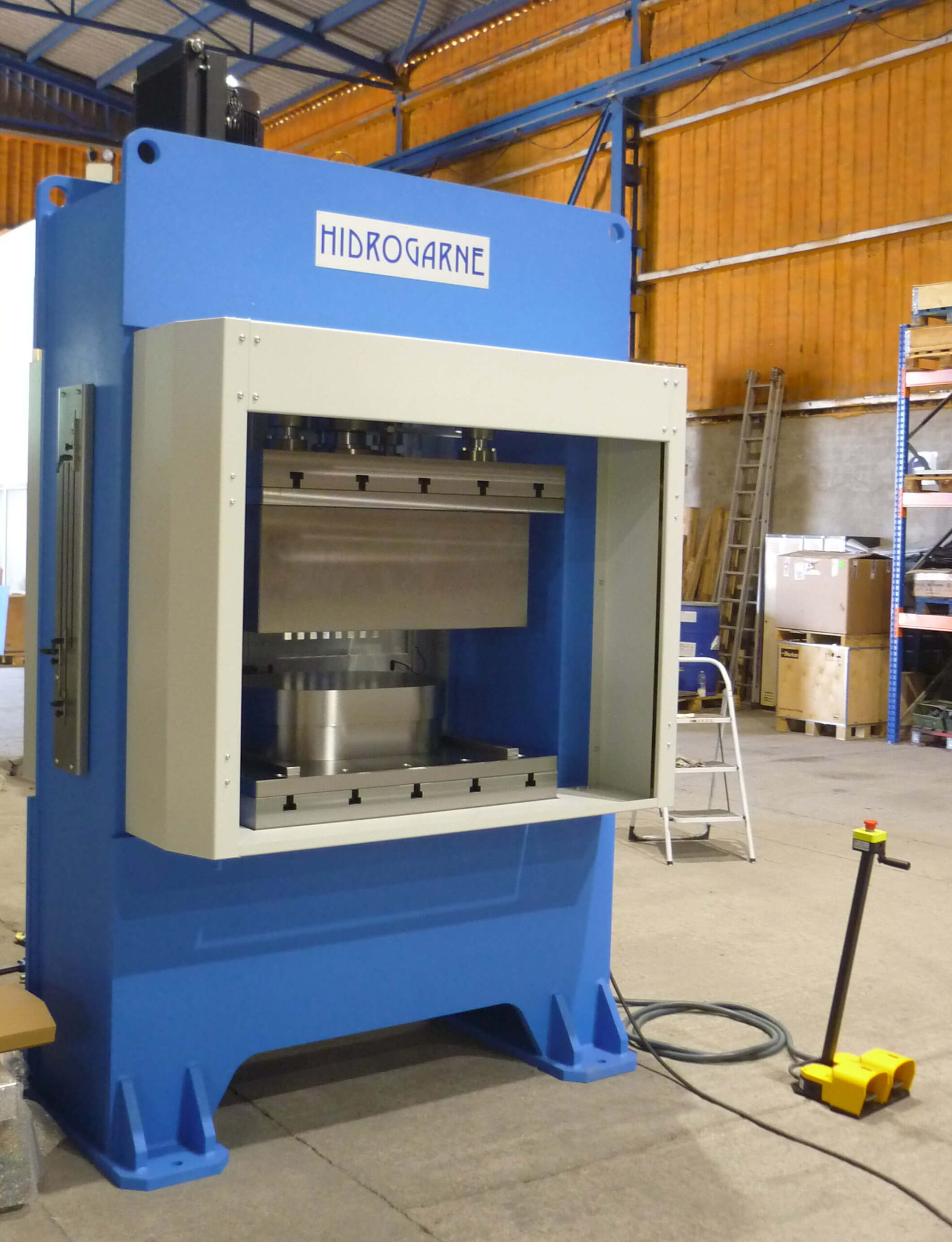

Hydraulikpressen mit steifem Bogen
Die Hydraulikpressen der R-Reihe sind in sechs verschiedenen Ausführungen mit einer Presskraft von 80 bis 500 Tonnen erhältlich.Sie wurden speziell zum Biegen, Prägen, Formen, Stanzen, Montieren und Tiefziehen entwickelt.
Die Hydraulikpressen der R-Reihe der neuesten Generation eignen sich für eine Vielzahl von Anwendungsmöglichkeiten. Zum Beispiel können diese Maschinen in automatische Fertigungslinien integriert werden.
Alle unsere Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 320 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.
STRUKTUREN UND TABELLEN
Die Hydraulikpressen der R-Reihe haben eine elektrisch geschweißte Konstruktion, die ausschließlich aus Stahl der Güte S355JR hergestellt wird. Die Konstruktion wird am Ende des Schweißvorgangs stabilisiert und mechanisch bearbeitet, um eine perfekte Parallelität und Präzision sicherzustellen. Berechnet und konstruiert mit Finite-Elemente-Software. Damit gewährleisten wir stets unsere hohen Standards in Präzision und Qualität.
Die Pressen verfügen über eine Tischplatte und eine Stößelplatte aus Stahl der Güte C45E, die jeweils mit zwei T-Nuten gemäß DIN 650 versehen sind. Die Stößelplatte garantiert eine genaue Parallelität durch vier seitliche Säulenführungen mit einem Durchmesser von 50 mm mit wartungsfreien Bimetall-Gleitlaufbuchsen.
ZYLINDER UND HYDRAULIKGRUPPE
Der doppeltwirkende Zylinder ist mit einer Führungsbuchse, einer verchromten Kolbenstange und verschleißfreien Führungselementen ausgestattet.
Die Hydraulikgruppe mit zwei Geschwindigkeiten ist mit einer automatischen Abschaltung der hohen Geschwindigkeit versehen. Im Lieferumfang ist auch ein Dekompressionsventil für den Zylinder enthalten.
ELEKTROINSTALLATION UND SICHERHEIT

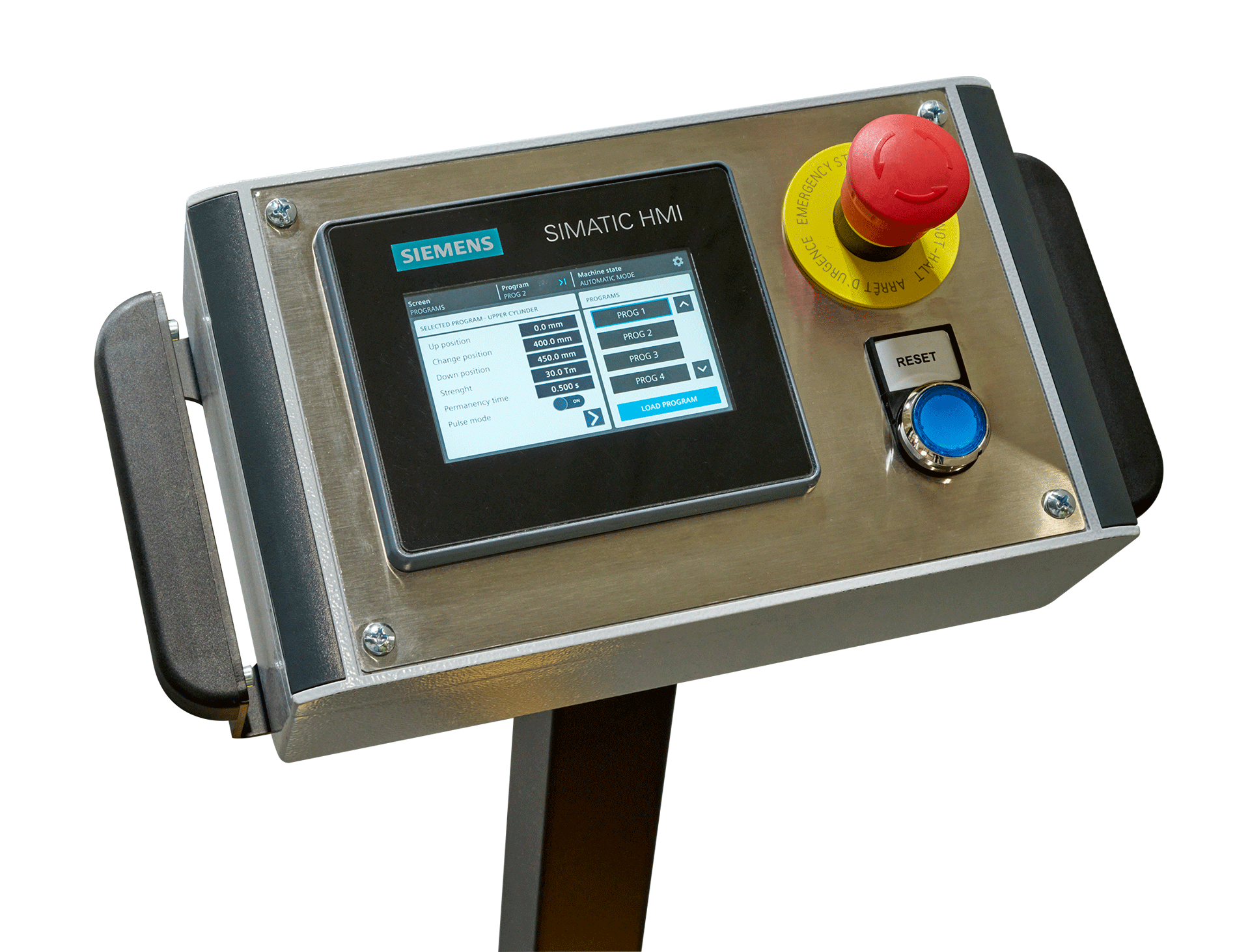

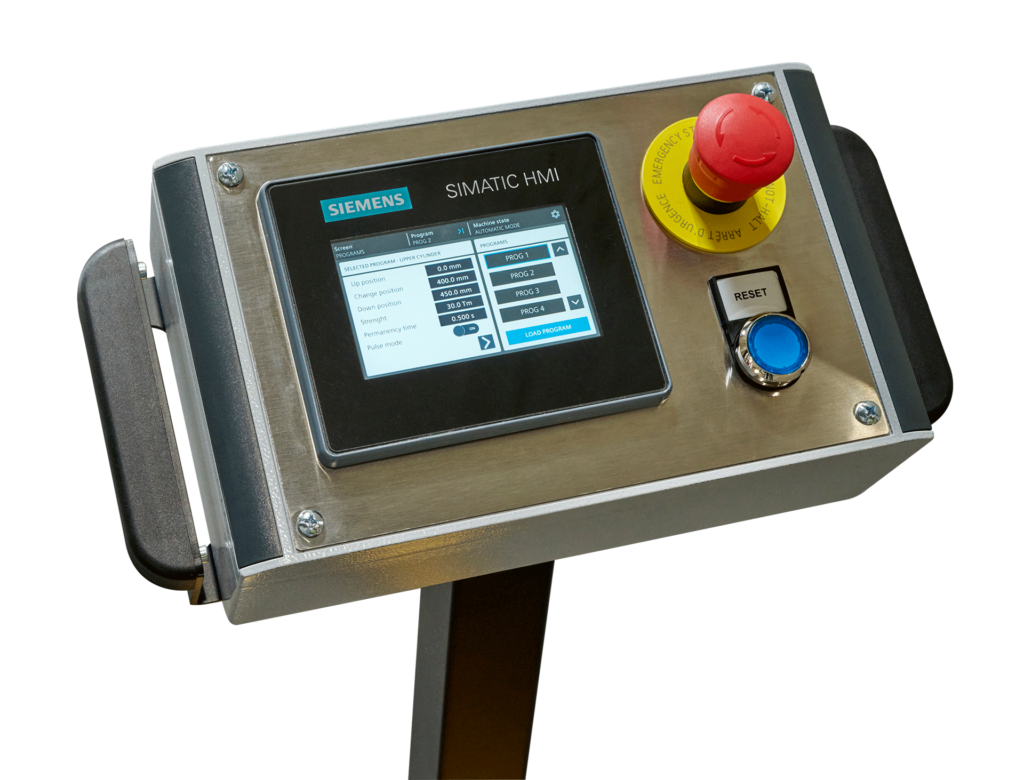

Standardmäßig integriert ist ein Sicherheits-PLC SIEMENS Modell SIMATIC S7 1200 sowie ein 4-Zoll-Touchscreen-Modell MTP-400, der sich oberhalb des elektrischen Fußpedals befindet. Er ermöglicht die Programmierung des Betriebsmodus in halbautomatischer und automatischer Funktion, die Leistung, den Hub und die Verweilzeit des oberen Zylinders. Es hat eine Speicherkapazität für 99 Rezepte, wobei jedes Rezept alle vorherigen Werte programmieren kann.
Der Schaltschrank verfügt über einen Schalter, der es ermöglicht, den gewünschten Arbeitsmodus in manuell oder automatisch auszuwählen, sowie einen Schalter mit Schlüssel für Wartungsarbeiten.
Die Elektrische und hydraulische Steuerung sind redundant und selbstüberwachend ausgeführt. Der hydraulische Sicherheitsblock verfügt über Ventile mit elektrischer Stellungsüberwachung für die notwendige Sicherheit.
Die Betätigung erfolgt über elektrische Pedale mit Niederspannung.
Um die Sicherheit zu gewährleisten, sind sie mit Sicherheitslichtschranken Typ 4 PLe ausgestattet, die im vorderen Arbeitsbereich positioniert sind, zwei festen seitlichen Schutzvorrichtungen und einem beweglichen Schutz mit einem magnetischen Abschaltdetektor an der Rückseite, der mit Polycarbonatfenstern und LED-Innenbeleuchtung versehen ist.
Es kann ein Hydraulikkissen oder ein hydraulischer Auswerfer installiert werden.
Die Maschinen werden mit Bedienungsanleitung geliefert.
Die Pressen der R-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften.
EIGENSCHAFTEN
| MODELL | RM-80 | RM-100 | RM-150 | RM-220 | RM-300 | RM-500 | |
|---|---|---|---|---|---|---|---|
| Presskraft | t | 80 | 100 | 150 | 220 | 300 | 500 |
| Motorleistung | kw | 7.5 | 13 | 13 | 11 | 11 | 15 |
| Arbeits-geschwindigkeit | mm/s | 8 | 3-9 | 3-7 | 3.8 | 2.8 | 2.4 |
| Annäherungs-geschwindigkeit | mm/s | 34 | 40 | 28 | 17 | 13 | 10 |
| Rücklauf-geschwindigkeit | mm/s | 48 | 60 | 40 | 30 | 19 | 17 |
| Maximaler Druck | bar | 315 | 319 | 320 | 320 | 320 | 320 |
| Kolbenhub | mm | 250 | 250 | 250 | 300 | 300 | 500 |
| Durchmesser der Führungen | mm | 50 | 50 | 50 | 60 | 60 | 80 |
| Untertisch | mm | 700×500 | 700×500 | 750×550 | 800×600 | 850×650 | 1000×850 |
| Obertisch | mm | 600×450 | 600×450 | 650×500 | 700×550 | 750×600 | 900×800 |
| Max. lichte Höhe | mm | 400 | 400 | 400 | 500 | 500 | 700 |
| Lichte | mm | 800 | 800 | 850 | 900 | 950 | 1150 |
| Arbeitshöhe | mm | 900 | 900 | 950 | 1000 | 1000 | 1000 |
| Gesamtbreite | mm | 1500 | 1525 | 1750 | 1875 | 2025 | 2585 |
| Gesamttiefe | mm | 1025 | 1075 | 1110 | 1095 | 1225 | 1470 |
| Gesamthöhe | mm | 2500 | 2575 | 2720 | 3045 | 3130 | 6490 |
| Gewicht | kg | 2080 | 2340 | 3250 | 4680 | 6490 | 12150 |
OPTIONALES ZUBEHÖR
- Mechanische Zylinderregulierung (nur erhältlich für Ausführungen mit 80 t und 100 t)
- Siemens SPS-Modul SIMATIC S7 1200 mit 7-Zoll Touchscreen, Modell MPT-700.
- Höhere Eilgangs- und Arbeitsgeschwindigkeiten
- Hydraulikkissen
- Hydraulischer Auswerfer
- Öl – Luft Kühlersystem
- Steuerpanel mit schwenkbarem Arm.
- Hydraulikanschlüsse für Peripheriesysteme
- Industrie 4.0
- Router für Fernzugriff.
- An Ihre Bedürfnisse angepasste Geometrie
HYDRAULISCHE SPEZIALPRESSEN DER SERIE R
RM-80E: HYDRAULIKPRESSE FÜR TIEFZIEHARBEITEN
RM-130E: HYDRAULIKPRESSE FÜR TIEFZIEHARBEITEN
RM-150E/NC: HYDRAULISCHEPRESSE FÜR DIE REPRODUKTION VON HOCHPRÄZISIONSTEILEN DURCH DAS ELASTOFORMING-SYSTEM (LUFTFAHRTINDUSTRIE)

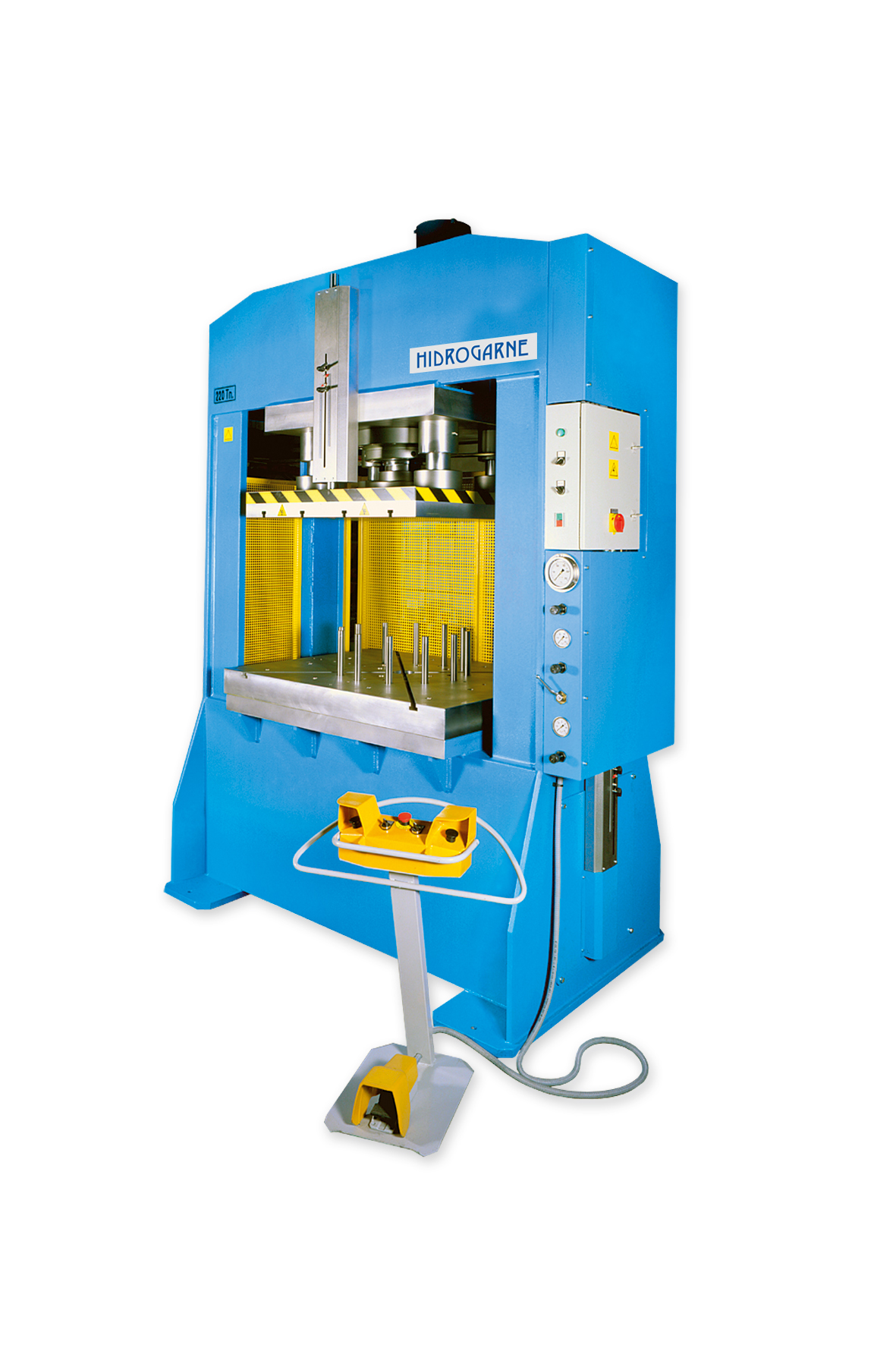

RM-220E: HYDRAULISCHEPRESSE FÜR TIEFZIEHARBEITEN MIT HYDRAULISCHE KISSE.
RM-400E/NC: HYDRAULISCHEPRESSEFÜR TIEFZIEH-, STANZ-, PRÄGE-, STANZ- UND UMFORMARBEITEN
RM-1000E: HYDRAULISCHEPRESSE FÜR KALTVERFORMUNG

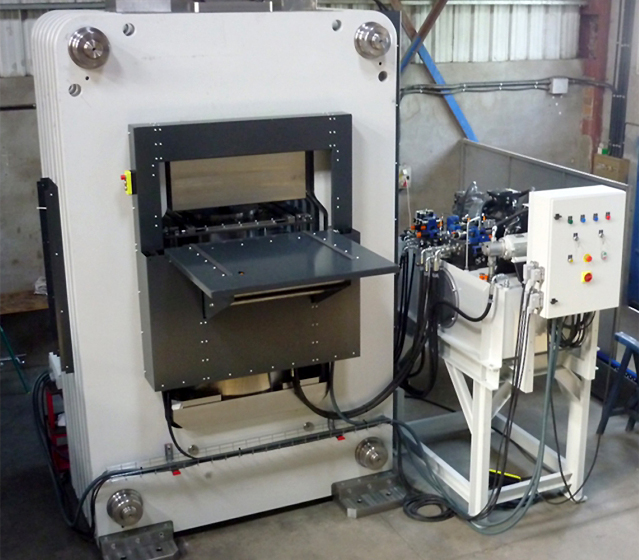

RV-2000E/NC: HYDRAULISCHE SEGMENTPRESSE FÜR SEGMENTE FÜR ELASTO-UMFORMARBEITEN AN MITTELKOMPLEXEN WERKSTÜCKEN
