PRASY HYDRAULICZNE 4-KOLUMNOWE
Prasy hydrauliczne Serii M występują w sześciu wielkościach, od 50 do 300 ton nacisku.
Seria ta została zaprojektowana z czterema kolumnami cylindrycznymi dla zwiększenia dokładności oraz wydajności szczególnie gdy wymagane są stoły o dużej powierzchni roboczej. Jest ona zalecana zwłaszcza do prac takich jak głębokie tłoczenie, różnorodne formowanie, tuszowanie form, prace wulkanizacyjne itp.
Seria ta pracuje z ciśnieniem hydraulicznym nie przekraczającym 320 bar, dla zapewnienia większej trwałości całego systemu hydraulicznego
KONSTRUKCJA I STOŁY
Prasy hydrauliczne Serii M posiadają trzy elementy struktury spawane elektrycznie, wykonane w całości z certyfikowanej stali S355JR. Po zakończeniu procesu spawania konstrukcji są one stabilizowane i obrabiane dla zapewnienia idealnej równoległości oraz dokładności. Prasy serii M są projektowane w oparciu o Metodę Elementów Skończonych co zapewnia im właściwą wytrzymałość struktury oraz jakość i precyzję pracy.
Stoły – górny i dolny, wykonane są z wysokojakościowej stali C45E z rowkami teowymi wg DIN-650. Gwarantujemy minimalne tarcie w trakcie ruchu stołu górnego, dzięki wysokiej jakości tulejom ślizgowym ze stopu bimetalicznego. Idealną równoległość stołów uzyskujemy dzięki czterem chromowanym i rektyfikowanym kolumnom cylindrycznym.
SIŁOWNIK I JEDNOSTKA HYDRAULICZNA
Siłownik podwójnego działania z chromowym tłokiem oraz bezobsługowymi, odpornymi na zużycie prowadnicami.
Napędzana jednostka hydrauliczna o dwóch prędkościach z automatycznym przełączaniem prędkości szybkiej, dojazdowej na prędkość roboczą. Jest wyposażona w zawór dekompresji siłownika i cichą pompę hydrauliczną.
INSTALACJA ELEKTRYCZNA ORAZ BEZPIECZEŃSTWO
Standardowo zawiera sterownik bezpieczeństwa SIEMENS SIMATIC S7 1200 i 4-calowy ekran dotykowy MTP-400 umieszczony w górnej części pedału napędu elektrycznego. Umożliwia programowanie trybu pracy w trybie półautomatycznym i automatycznym, mocy, skoku i czasu przebywania górnego cylindra. Ma pojemność 99 receptur, a wszystkie poprzednie wartości mogą być zaprogramowane w każdej recepturze.
Panel elektryczny zawiera selektor, który pozwala wybrać rodzaj pracy, którą chcesz wykonać w pozycji ręcznej lub automatycznej oraz selektor z kluczem do prac konserwacyjnych.
Układ elektryczny i hydrauliczny jest redundantny. Maszyna posiada dodatkowy hydrauliczny blok bezpieczeństwa oraz oprzyrządowanie samo-kontrolujące wszelkie funkcje hydrauliczne i elektryczne.
Aby zagwarantować bezpieczeństwo, są one wyposażone w fotoelektryczne bariery bezpieczeństwa „typu 4 PLe”, umieszczone w przednim obszarze roboczym, dwa stałe zabezpieczenia boczne i praktyczne zabezpieczenie z magnetycznym czujnikiem rozłączenia umieszczonym z tyłu, z poliwęglanowymi oknami i wewnętrznym oświetleniem LED.
Ruch siłownika jest aktywowany przy pomocy niskonapięciowego słupka z pedałami.
Prasy Serii M umożliwiają użycie poduszki i/lub wyrzutników hydraulicznych.
Maszyna spełnia wszystkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa, zgodne z normami CE. Są one wymienione w instrukcji obsługi, która jest dostarczona wraz z maszyną.
WŁAŚCIWOŚCI TECHNICZNE
| MODEL | MV-50/NC | MV-80/NC | MV-100/NC | MV-150/NC | MV-220/NC | MV-300/NC | |
|---|---|---|---|---|---|---|---|
| Power | t | 50 | 80 | 100 | 150 | 220 | 300 |
| Siła nacisku | kw | 5.5 | 7,5 | 13 | 13 | 11 | 11 |
| Moc silnika | mm | 450 | 450 | 450 | 450 | 450 | 450 |
| Prędkość dojazdowa | mm/s | 45 | 34 | 40 | 28 | 17 | 13 |
| Prędkość robocza | mm/s | 9.9 | 8 | 3-9 | 3-7 | 3.8 | 2.8 |
| Prędkość Powrotna | mm/s | 60 | 48 | 62 | 40 | 30 | 18 |
| Średnica prowadnic | mm | 60 | 80 | 100 | 120 | 120 | 150 |
| Ciśnienie maksymalne | mm | 750×620 | 900×850 | 1050×950 | 1050×950 | 1200×950 | 1300×1000 |
| Skok tłoka | mm | 750×410 | 900×600 | 1050×650 | 1050×590 | 1200×590 | 1300×570 |
| Powierzchnia użyteczna stołu | mm | 600 | 600 | 650 | 700 | 750 | 800 |
| Odległość pomiędzy kolumnami | mm | 750 | 800 | 800 | 800 | 900 | 900 |
| Długość mm | mm | 1470 | 1680 | 1880 | 1940 | 2240 | 2650 |
| Wysokość | mm | 1020 | 1330 | 1430 | 1490 | 1460 | 1500 |
| Wysokość | mm | 2650 | 2680 | 2780 | 2885 | 3125 | 3250 |
| Waga | kg | 3200 | 3400 | 4300 | 5580 | 8500 | 10800 |
WYPOSAŻENIE OPCJONALNE
- Proporcjonalne zawory ciśnienia oraz przepływu.
- Sterownik PLC SIEMENS model SIMATIC S7 1200 z 7” ekranem dotykowym model MTP-700.
- Przedni stół na prowadnicach służący do załadunku matrycy do maszyny
- Adaptacja do współpracy z robotami
- Poduszka hydrauliczna.
- Wyrzutnik hydrauliczny umieszczony w stole górnym, dolnym lub w obu.
- System chłodzenia układu hydraulicznego olej-powietrze.
- Powiększenie prędkości pracy dzięki zaworom wstępnego napełniania oraz siłownikom pomocniczym.
- Hydrauliczne połączenia z systemami peryferyjnymi.
- Panel sterowania z ramieniem przegubowym.
- Router zdalnego połączenia.
- Przemysł 4.0
- Geometria dostosowana do potrzeb użytkownika.
SPECIAL HYDRAULIC PRESSES OF THE M SERIES
MV-600E/NC: FOUR-COLUMN HYDRAULIC PRESS FOR STAMPING, DRAWING, PUNCHING, AND DEBURRING WORK
MV-150E: HYDRAULIC PRESS FOR DEBURRING CAST CASTING IN ALUMINUM, STEEL AND OTHER MATERIALS
MV-250E/NC: FOUR-COLUMN HYDRAULIC PRESS FOR DEEP DRAWING WORK

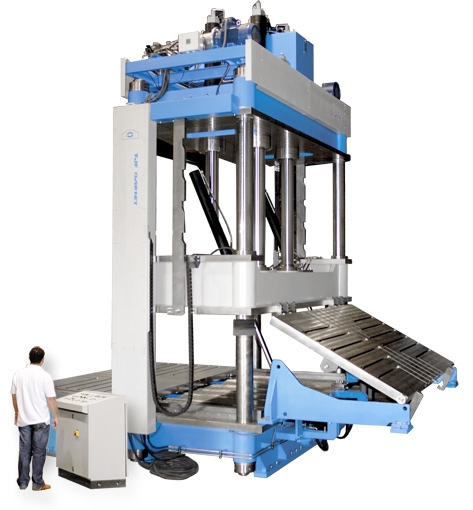

ML-300E: HYDRAULIC PRESS FOR MOLD AND DIE ADJUSTMENT WITH LOWER TABLE EJECTION AND UPPER TABLE TILTING
MV-300E/NC: FOUR-COLUMN HYDRAULIC PRESS FOR STAMPING, DRAWING, PUNCHING, AND DEBURRING WORK
MV-300E/NC: FOUR-COLUMN HYDRAULIC PRESS FOR STAMPING, DRAWING, PUNCHING, AND DEBURRING WORK
MV-600E/NC: HYDRAULIC PRESS FOR PRECISION REPRODUCTION OF PARTS USING ELASTOFORMING SYSTEM (AERONAUTICS)
MV-800E/NC: FOUR-COLUMN HYDRAULIC PRESS FOR DRAWING AND CUTTING WORK
MV-800E/NC-SINCRO: HYDRAULIC PRESS FOR ADJUSTMENT AND TESTING OF MOLDS, DIES, AND TOOLING
MV-1000E/NC-SINCRO: HYDRAULIC SINCRO PRESS FOR PROGRESSIVE DIE ADJUSTMENT
MV-1000E/NC: HYDRAULIC PRESS WITH FOUR CHROMED CYLINDRICAL COLUMNS OF 250 MM DIAMETER FOR VULCANIZATION AND DEEP DRAWING
