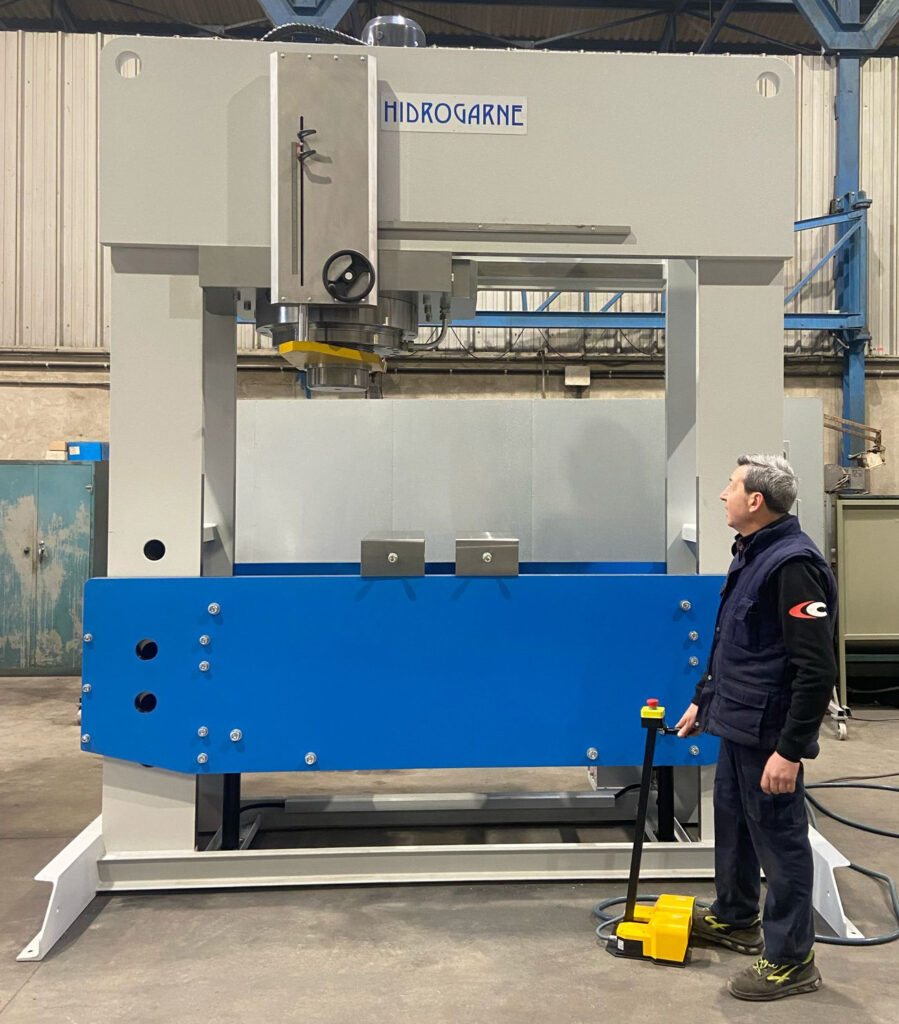

PRENSA HIDRÁULICA DE CUATRO COLUMNAS CON LATERALES ABIERTOS, BANCADA MÓVIL Y CABEZAL DESPLAZABLE
La prensa hidráulica LV-500E pertenece a la serie L y está diseñada a medida para trabajos de enderezado y calado.
Utiliza un sistema hidráulico optimizado con una presión inferior a los 320 Bar, garantizando así una prolongada durabilidad y fiabilidad en su desempeño.
Cumple y satisface todos los requisitos esenciales de seguridad y de salud según la normativa CE.
ESTRUCTURA Y MESAS
- Consta de una estructura de 4 columnas con laterales abiertos, bancada móvil y cabezal desplazable, fabricada exclusivamente en acero S355JR atornillada y con bulón doble por columna.
- Está estabilizada y mecanizada al final del proceso de soldadura para garantizar un perfecto paralelismo y precisión.
- Calculada y diseñada con software por elementos finitos.

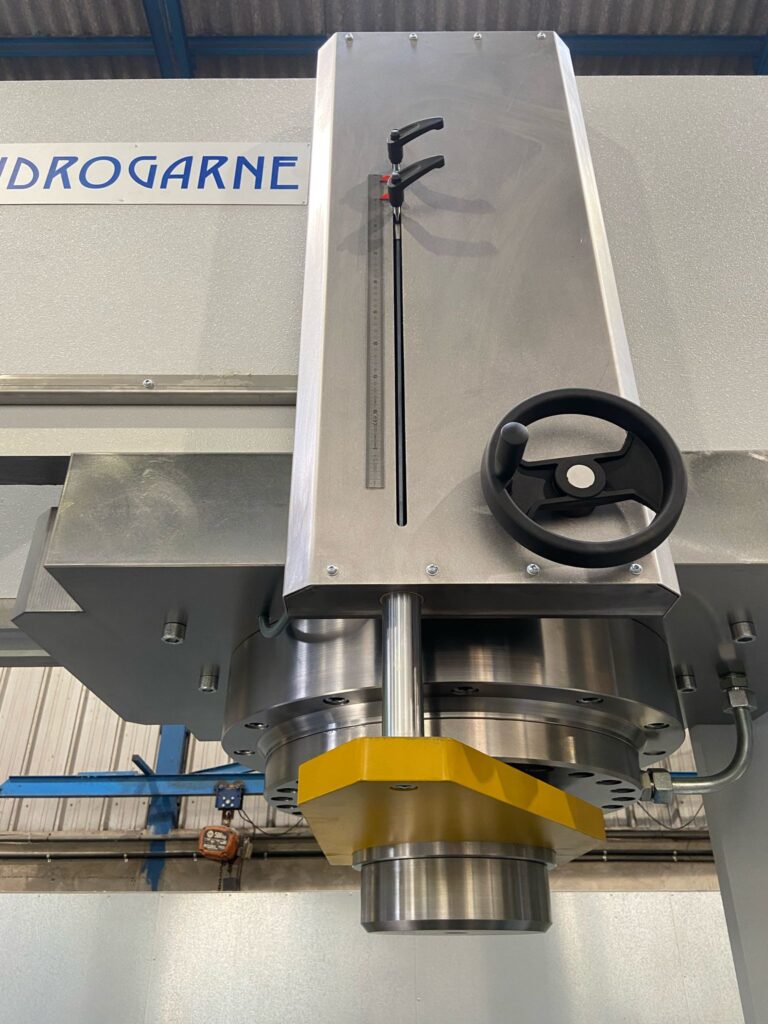

- Cabezal desplazable por rodadura mediante guías interiores fresadas y transmisión por cremallera con volante de accionamiento y enclavamiento rápido.
- Bancada con sistema de elevación motorizada por polipasto con rodillos laterales de guiado, provisto de dos cilindros laterales, este sistema deja la bancada libre en toda su parte interna.
- Fijación de la bancada por dos pasadores situados en su parte central y cuatro tornillos por lado anti-ladeo, para la fijación en el caso que se quieran montar utillajes.
CILINDRO Y GRUPO HIDRÁULICO

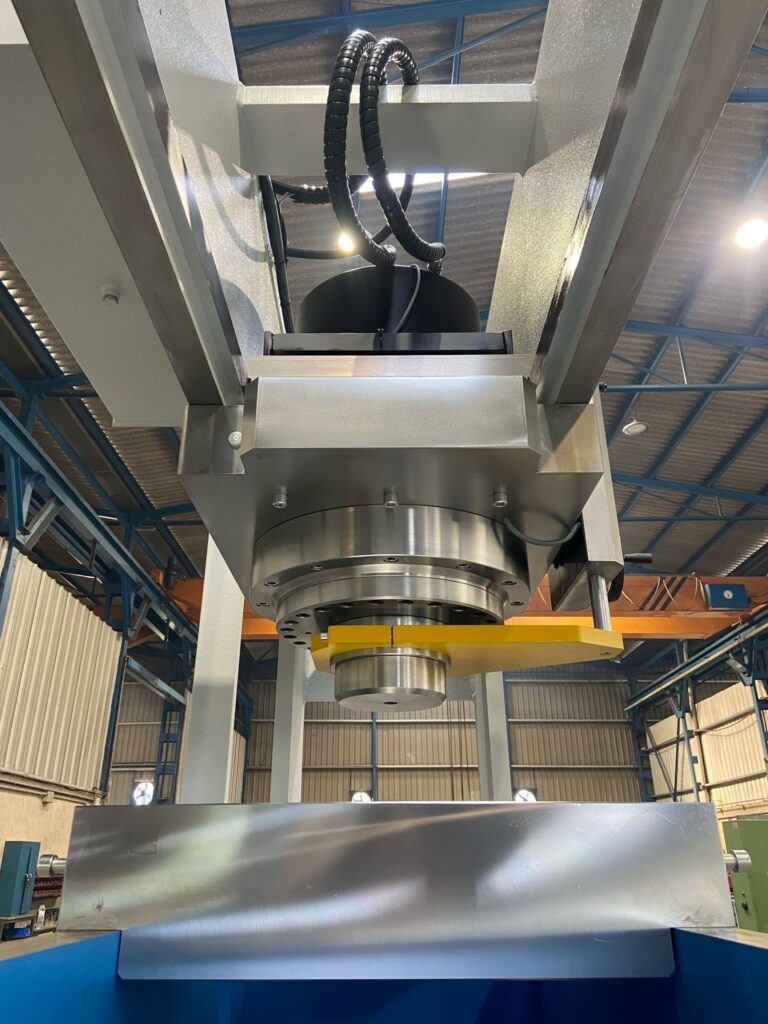

- Cilindro de doble efecto, émbolo cromado, con guías anti-desgaste, provisto de pisador desmontable y mecanizado en el extremo del émbolo para adaptar utillajes. Provisto de anti-giro con finales de carrera milimetrado.
- Grupo hidráulico motorizado de 2 velocidades con selector de velocidad y desconexión automática por presión de la velocidad rápida, accionamiento por electroválvulas, incluye válvulas anti-retorno, válvula limitadora de presión y sistema de descompresión del cilindro.
- Manómetro de glicerina con lectura en toneladas.
INSTALACIÓN ELÉCTRICA Y SEGURIDAD
- Instalación eléctrica con maniobra por pedales y selector de funcionamiento manual o automático.
- Incluye masas de apoyo.
CARACTERÍSTICAS TÉCNICAS
| MODELO | LV-500E | |
| Potencia | tn | 500 |
| Potencia motor grupo hidráulico | kW | 11 |
| Potencia motor bancada | cv | 1 |
| Carrera pistón | mm | 600 |
| Velocidad aproximación | mm/s | 8 |
| Velocidad trabajo | mm/s | 2 |
| Velocidad retorno | mm/s | 12 |
| Presión máxima | Bar | 315 |
| Desplazamiento cabezal | mm | 1.200 |
| Luz frontal | mm | 2.000 |
| Luz máxima vertical | mm | 1000 |
| Luz lateral | mm | 500 |
| Luz bancada | mm | 585 |
| Frontal total | mm | 1.500 |
| Lateral total | mm | 3.000 |
| Alto total | mm | 3.750 |
| Peso | kg | 13.500 |
