MOTORISIERTEN WERKSTATTPRESSEN
Die Hydraulikpressen der S-Reihe sind in vier verschiedenen Ausführungen mit einer Presskraft von 80 bis 200 Tonnen erhältlich.Sie wurden speziell zum Richten, Biegen, Prägen, Formen sowie Ein- und Auspressen von Buchsen und Lagern usw. entwickelt.
Alle unsere Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 320 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.
STRUKTUREN
Die Hydraulikpressen der S-Reihe haben eine elektrisch geschweißte Konstruktion mit vier Ständern mit offenen Seiten.
Die Pressen verfügen über einen höhenverstellbaren Arbeitstisch. Der Arbeitstisch wird mithilfe von zwei Bolzen fixiert, die sich jeweils an der Unterseite des Arbeitstischs befinden. Das Anheben und Absenken erfolgt über den Zylinder der Presse mit Hilfe einer Kette.
Innerhalb der S-Reihe kann zwischen zwei verschiedenen Modellen ausgewählt werden:
- SD-Modell: mit festem Kopfteil.

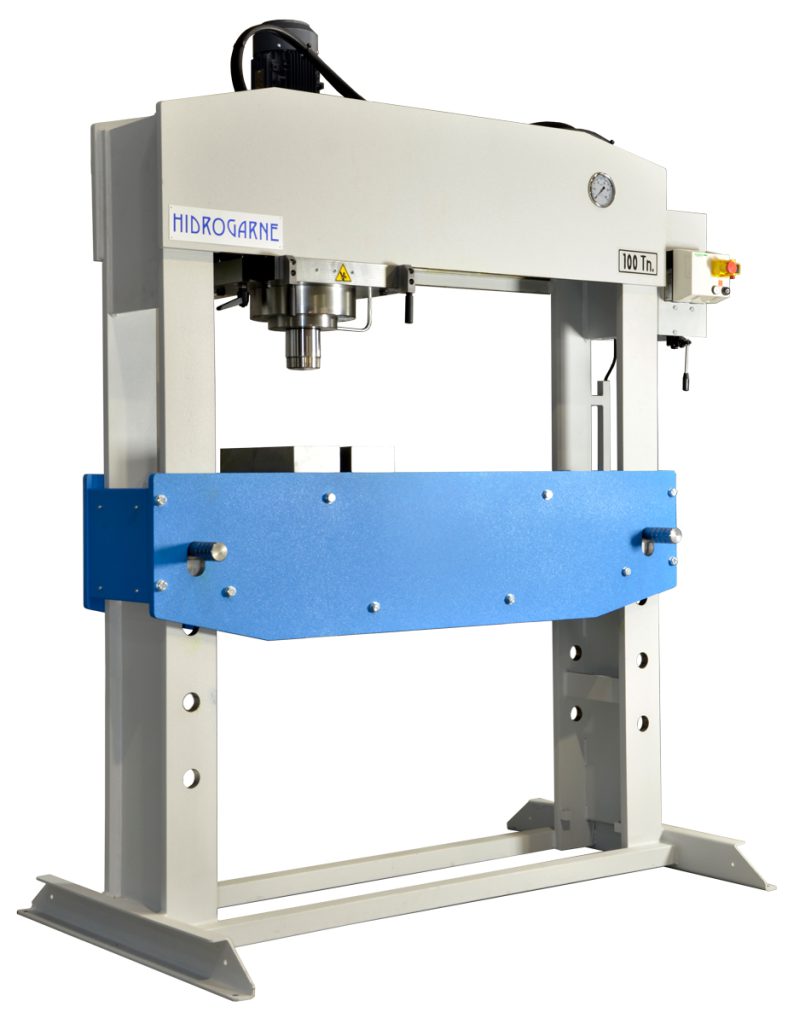

- SL-Modell: mit seitlich verschiebbarem Kopfteil, das mit einer manuellen Sperre ausgestattet ist. Das Verschieben erfolgt über Rollen.
ZYLINDER UND HYDRAULIKGRUPPE
Der doppeltwirkende Zylinder ist mit einer verchromten Kolbenstange und verschleißfreien Führungen ausgestattet. Um Verschleiß an der Kolbenstange zu verhindern, haben die Pressen eine abnehmbare und austauschbare Druckplatte.
Motorisierte Hydraulikgruppe mit einer Geschwindigkeit.
Die Bewegung des Zylinders wird über Handsteuerventil mit Rückstellung durchgeführt.
ELEKTROINSTALLATION UND SICHERHEIT
Die Elektroinstallation ist mit einem Motorschutzschalter mit Not-Aus ausgestattet.
Die Maschinen werden mit gefrästen Auflageplatten, Glyzerinmanometer mit Tonnenanzeige und Bedienungsanleitung geliefert.
Die Pressen der S-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften.
EIGENSCHAFTEN
| MODELL | SD-80 | SD-100 | SD-150 | SD-200 | |
|---|---|---|---|---|---|
| Presskraft | t | 80 | 100 | 150 | 200 |
| Motorleistung | kw | 3 | 3 | 4 | 5,5 |
| Maximaler Druck | mm | 250 | 250 | 250 | 250 |
| Kolbenhub | bar | 320 | 320 | 320 | 350 |
| Arbeits-geschwindigkeit | mm/s | 3,8 | 3,1 | 3.1 | 3.1 |
| Rücklauf-geschwindigkeit | mm/s | 4,7 | 4,1 | 4 | 4,8 |
| Verfahrweg des Kopfteils | mm | – | – | – | – |
| Lichte Breite | mm | 1050 | 1050 | 1050 | 1050 |
| Lichte Tiefe | mm | 210 | 230 | 290 | 290 |
| Max. lichte Höhe | mm | 1020 | 1020 | 860 | 815 |
| Lichtes Maß Arbeitstisch | mm | 255 | 285 | 355 | 355 |
| Gesamtbreite | mm | 1530 | 1595 | 1660 | 1660 |
| Gesamttiefe | mm | 980 | 980 | 1180 | 1180 |
| Gesamthöhe | mm | 2275 | 2315 | 2405 | 2470 |
| Gewicht | kg | 690 | 930 | 1500 | 1875 |
| MODELL | SL-100 | SL-150 | SL-200 | |
|---|---|---|---|---|
| Presskraft | t | 100 | 150 | 200 |
| Motorleistung | kw | 3 | 4 | 5,5 |
| Kolbenhub | mm | 250 | 250 | 250 |
| Maximaler Druck | bar | 320 | 320 | 350 |
| Arbeits-geschwindigkeit | mm/s | 3,1 | 3.1 | 3.1 |
| Rücklauf-geschwindigkeit | mm/s | 4,1 | 4 | 4,8 |
| Verfahrweg des Kopfteils | mm | 1050 | 1000 | 1000 |
| Lichte Breite | mm | 1500 | 1500 | 1500 |
| Lichte Tiefe | mm | 280 | 340 | 340 |
| Max. lichte Höhe | mm | 960 | 955 | 915 |
| Lichtes Maß Arbeitstisch | mm | 345 | 405 | 405 |
| Gesamtbreite | mm | 2090 | 2150 | 2150 |
| Gesamttiefe | mm | 1180 | 1180 | 1180 |
| Gesamthöhe | mm | 2660 | 2805 | 2855 |
| Gewicht | kg | 1830 | 2350 | 2620 |
OPTIONALES ZUBEHÖR
- Tischhebevorrichtung mit Handkurbel und Getriebeübersetzung.
- Druckregelventil an der Vorderseite
- Abkantwerkzeug mit einer Länge von 415 mm
- Tischplatte mit T-Nuten
- Zusätzliche manuelle Pumpe mit einer Geschwindigkeit
- Verdrehsicherung für den Zylinder.
- Satz mit 7 Druckstangen mit Adapter und Grundplatte (Ø 10-12-15-17-20-25-30 mm)
- V-Richtblöcke
