PRENSA HIDRÁULICA PARA EL AJUSTE DE MOLDES Y MATRICES CON SALIDA DE MESA INFERIOR Y BASCULACIÓN DE LA MESA SUPERIOR

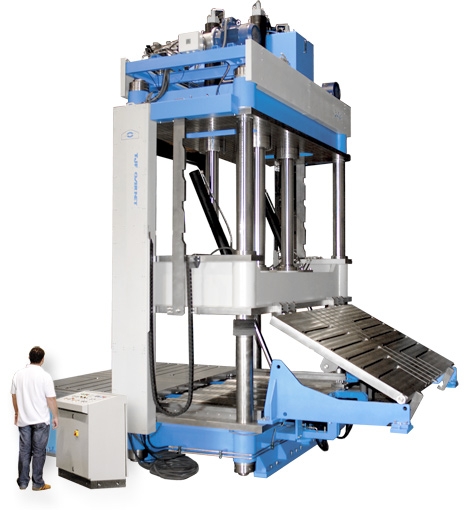

La prensa hidráulica ML-300E/NC pertenece a la serie M/NC y está diseñada a medida para el ajuste de moldes y matrices con salida de mesa inferior y basculación de la mesa superior.

Cuenta con columnas cilíndricas rectificadas y cromadas con fuelles de protección de 200 mm de diámetro de acero C45E, especialmente fabricadas para para mantener un bajo coeficiente de rozamiento y desgaste.

Utiliza un sistema hidráulico optimizado con una presión inferior a los 290 Bar, garantizando así una prolongada durabilidad y fiabilidad en su desempeño.

Cumple y satisface todos los requisitos esenciales de seguridad y de salud según la normativa CE.

MÁS INFORMACIÓN

ESTRUCTURA Y MESAS

  • Estructura de oxicorte dividida en cuatro monobloques electro-soldados y mecanizados.
  • Mesa inferior desplazable y superior basculante, ambas están mecanizadas con ranuras de fijación en ‘T’.
  • La mesa inferior está preparada para soportar hasta 50 Tn en desplazamiento, soportada por guías de bronce con carga de grafito y centradores para el posicionado mecánico de la mesa con total precisión.
  • La mesa superior cuenta con pasadores de seguridad hidráulicos anticaída y contra-mesa basculante a 110º, preparada para soportar moldes de 35 t en basculación, con desenganche y estacionamiento en rampa a 140º.

CILINDRO Y GRUPO HIDRÁULICO

  • Cilindros de simple efecto, con camisa lapeada, émbolo cromado y guías anti-desgaste.
  • Grupo hidráulico de 400 l de aceite con bomba Denison silenciosa de 1velocidad, con desconexión automática de la velocidad de aproximación rápida de pre-llenado y provisto de sistema de descompresión en velocidad de trabajo.
  • Sistema de refrigeración del grupo hidráulico mediante un grupo independiente con radiador aire-aceite.
  • Todas las prensas hidráulicas de la serie M/NC incorporan un presostato situado en el lateral que permite regular la consigna de presión más adecuada a cada tipo de trabajo.
  • Manómetro de glicerina con lectura en toneladas.

INSTALACIÓN ELÉCTRICA Y SEGURIDAD

  • Instalación eléctrica para el funcionamiento manual y automático de avance en el cilindro principal, maniobra a baja tensión por medio de pulsador a dos manos y pulsador de caída por gravedad.
  • Incorpora de serie un PLC de seguridad SIEMENS mod. SIMATIC S7 1200 y una pantalla táctil de 7” mod. MTP-700 situada en la parte superior del pedal eléctrico de accionamiento. Permite programar el modo de funcionamiento en semiautomático y automático, la potencia, el recorrido y el tiempo de permanencia del cilindro superior. Tiene una capacidad de almacenamiento de 300 recetas, en cada receta se pueden programar todos los valores anteriores.
  • Sistema electrónico de seguridad para los pasadores de la mesa superior abatible y posicionamiento mecánico y electrónico de la mesa inferior extraíble.
  • Dispone de sistema de seguridad anticaída por cremalleras con gatillo de cierre automático por fallo de presión hidráulica o fallo en el sistema eléctrico.
  • Barreras fotoeléctricas de nivel IV instaladas en parte frontal y trasera además de protecciones laterales con apertura y micro de seguridad.

CARACTERÍSTICAS TÉCNICAS

MODELO ML-300E/NC
Potencia tn 300
Potencia motor kW 20
Carrera pistón mm 2.000
Velocidad aproximación mm/s 100
Velocidad trabajo mm/s 8
Velocidad retorno mm/s 80
Diámetro guías mm 200
Presión máxima Bar 320
Útil mesas mm 3.000 x 1.800
Entre montantes mm 3.000 x 1.800
Luz vertical mm 2.750
Altura de trabajo mm 850
Alto total mm 6.400
Peso kg 57.000
