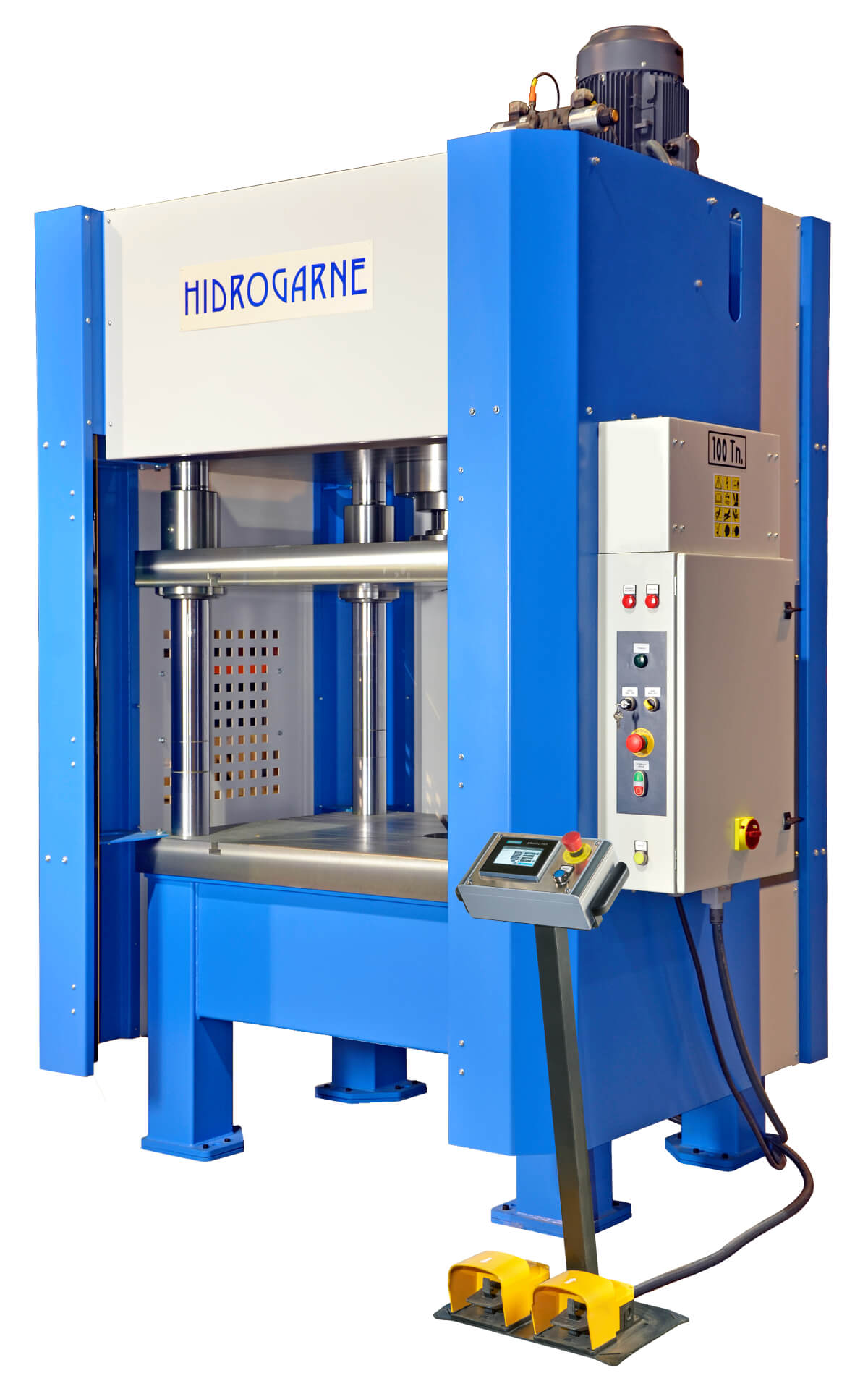

PRENSAS HIDRÁULICAS DE 4 COLUMNAS
Presentamos la SERIE M/NC de prensas hidráulicas, diseñadas con cuatro columnas cilíndricas proporcionan soluciones eficientes y precisas en una amplia gama de aplicaciones industriales, especialmente recomendada para realizar trabajos de estampación, embutición, troquelado y desbarbado.
Esta serie, compuesta por seis potencias diferentes que abarcan desde 50 hasta 300 toneladas, representa la excelencia en rendimiento y versatilidad.
Trabajan con una presión hidráulica inferior a los 320 BAR para garantizar una mayor durabilidad de todo el sistema hidráulico.
ESTRUCTURA Y MESAS
Las prensas hidráulicas de la serie M/NC constan de tres estructuras electrosoldadas fabricadas exclusivamente en acero S355JR. Está estabilizada y mecanizada al final del proceso de soldadura para garantizar un perfecto paralelismo y precisión. Calculada y diseñada con software por elementos finitos. Con todo ello, garantizamos siempre nuestros altos estándares de precisión y calidad.
Están provistas de una mesa superior y una mesa inferior de acero C45E mecanizadas con ranuras DIN-650. Garantizamos una mínima fricción en el desplazamiento vertical de la mesa superior mediante la instalación de casquillos bimetálicos libres de mantenimiento y un perfecto paralelismo mediante cuatro columnas cilíndricas cromadas y rectificadas.
CILINDRO Y GRUPO HIDRÁULICO
Cilindro de doble efecto con camisa lapeada, émbolo cromado y guías antidesgaste libres de mantenimiento.
Grupo hidráulico motorizado de dos velocidades con desconexión automática de la velocidad rápida. Incluye válvula de descompresión del cilindro. Bomba hidráulica silenciosa.
INSTALACIÓN ELÉCTRICA Y SEGURIDAD
Incorpora de serie un PLC de seguridad SIEMENS mod. SIMATIC S7 1200 y una pantalla táctil de 4” mod. MTP-400 situada en la parte superior del pedal eléctrico de accionamiento. Permite programar el modo de funcionamiento en semiautomático y automático, la potencia, el recorrido y el tiempo de permanencia del cilindro superior. Tiene una capacidad de almacenamiento de 99 recetas, en cada receta se pueden programar todos los valores anteriores.
El cuadro eléctrico incorpora un selector que permite escoger el tipo de trabajo que queremos realizar en posición manual o automática y un selector con llave para trabajos de mantenimiento.
Las maniobras eléctricas e hidráulicas son redundantes y autocontroladas. Incorporan un bloque de seguridad adicional y dispositivos de autocontrol para la maniobra y seguridad.
Incluye la verificación y certificación del correcto funcionamiento y la distancia de seguridad para las fotocélulas.
Para garantizar la seguridad incorporan barreras fotoeléctricas de seguridad tipo 4 PLe, situadas en el área frontal de trabajo, dos protecciones laterales fijas y una protección practicable con detector magnético de desconexión situado en la parte trasera con ventanas de policarbonato e iluminación interior led.
Permiten la instalación de un cojín o expulsor hidráulico.
Cumple y satisface todos los requisitos esenciales de seguridad y de salud según la normativa CE.
Se suministran con un manual de instrucciones.
CARACTERÍSTICAS TÉCNICAS
| MODELO | MV-50/NC | MV-80/NC | MV-100/NC | MV-150/NC | MV-220/NC | MV-300/NC | |
|---|---|---|---|---|---|---|---|
| Potencia | t | 50 | 80 | 100 | 150 | 220 | 300 |
| Potencia motor | kw | 5.5 | 7,5 | 13 | 13 | 11 | 11 |
| Carrera pistón | mm | 450 | 450 | 450 | 450 | 450 | 450 |
| Velocidad aproximación | mm/s | 45 | 34 | 40 | 28 | 17 | 13 |
| Velocidad trabajo | mm/s | 9.9 | 8 | 3-9 | 3-7 | 3.8 | 2.8 |
| Velocidad retorno | mm/s | 60 | 48 | 62 | 40 | 30 | 18 |
| Diámetro guías | mm | 60 | 80 | 100 | 120 | 120 | 150 |
| Útil mesas | mm | 750×620 | 900×850 | 1050×950 | 1050×950 | 1200×950 | 1300×1000 |
| Entre montantes | mm | 750×410 | 900×600 | 1050×650 | 1050×590 | 1200×590 | 1300×570 |
| Luz vertical | mm | 600 | 600 | 650 | 700 | 750 | 800 |
| Altura trabajo | mm | 750 | 800 | 800 | 800 | 900 | 900 |
| Frontal total | mm | 1470 | 1680 | 1880 | 1940 | 2240 | 2650 |
| Lateral total | mm | 1020 | 1330 | 1430 | 1490 | 1460 | 1500 |
| Alto total | mm | 2650 | 2680 | 2780 | 2885 | 3125 | 3250 |
| Peso | kg | 3200 | 3400 | 4300 | 5580 | 8500 | 10800 |
ACCESORIOS OPCIONALES
- Válvulas proporcionales de presión y caudal.
- Panel de mano orientable con pantalla táctil de 7” mod. MTP700.
- Mesa inferior extraíble.
- Cojín hidráulico.
- Expulsor hidráulico situado en la mesa superior, inferior o ambas.
- Integración robótica.
- Equipo de refrigeración del grupo hidráulico
- Velocidad de aproximación a un máximo de 200 mm/s mediante válvulas de prellenado y cilindros laterales.
- Conexiones hidráulicas para sistemas periféricos.
- Panel de control con brazo articulado.
- Industria 4.0
- Router para acceso remoto.
- Geometría adaptada a sus necesidades.
PRENSAS HIDRÁULICAS ESPECIALES DE LA SERIE M

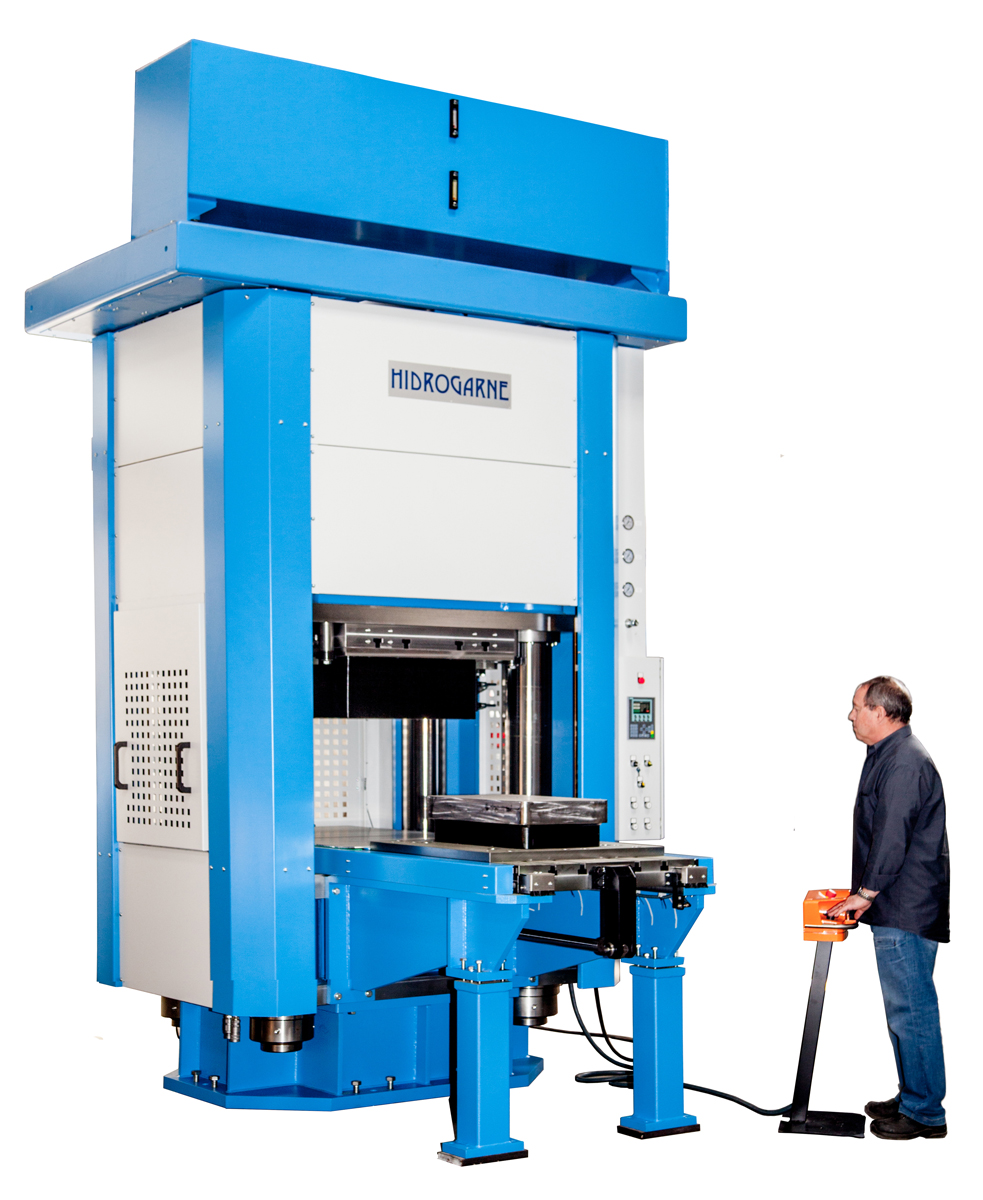

MV-600E/NC: PRENSA HIDRÁULICA DE CUATRO COLUMNAS PARA TRABAJOS DE ESTAMPACIÓN, EMBUTICIÓN, TROQUELADO Y DESBARBADO
MV-150E: PRENSA HIDRÁULICA PARA DESBARBADO DE COLADAS DE FUNDICIÓN EN ALUMINIO, ACERO Y OTROS MATERIALES
MV-250E/NC: PRENSA HIDRÁULICA DE CUATRO COLUMNAS PARA TRABAJOS DE EMBUTICIÓN PROFUNDA

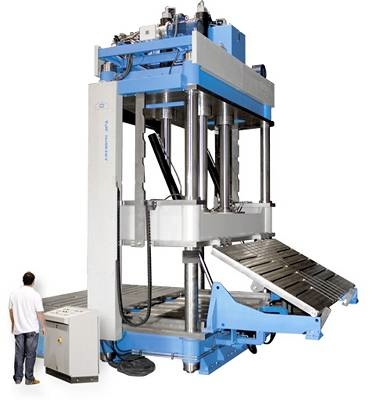

ML-300 E: PARA EL AJUSTE DE MOLDES Y MATRICES
MV-300E/NC: PRENSA HIDRÁULICA DE CUATRO COLUMNAS PARA TRABAJOS DE ESTAMPACIÓN, EMBUTICIÓN, TROQUELADO Y DESBARBADO
MV-300E/NC: PRENSA HIDRÁULICA DE CUATRO COLUMNAS PARA TRABAJOS DE ESTAMPACIÓN, EMBUTICIÓN, TROQUELADO Y DESBARBADO
MV-600E/NC: PRENSA HIDRÁULICA PARA REPRODUCIR PIEZAS DE ALTA PRECISIÓN MEDIANTE EL SISTEMA DE ELASTO-CONFORMADO (AERONÁUTICA)
MV-800E/NC: PRENSA HIDRÁULICA DE CUATRO COLUMNAS PARA TRABAJOS DE EMBUTICIÓN Y CORTE
MV-800E/NC-SINCRO: PRENSA HIDRÁULICA PARA AJUSTE Y PRUEBA DE MOLDES, MATRICES Y TROQUELES
MV-1000E/NC-SINCRO: PRENSA HIDRÁULICA SINCRONICA PARA EL AJUSTE DE MATRICES PROGRESIVAS

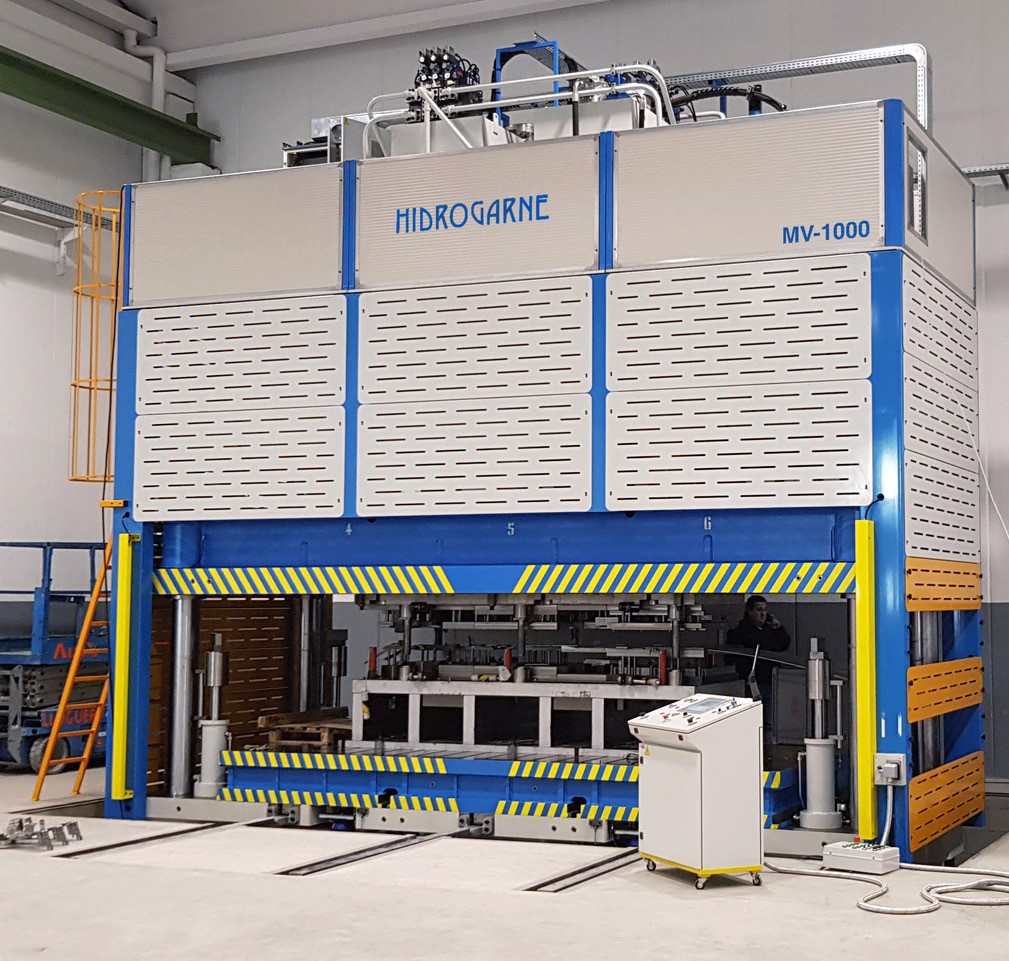

MV-1000E/NC: PRENSA HIDRÁULICA CON CUATRO COLUMNAS CILÍNDRICAS CROMADAS DE DIÁMETRO 250 MM PARA TRABAJOS DE VULCANIZACIÓN Y EMBUTICIÓN PROFUNDA
